I-PEX 81464-100B-02-D CABLINE®-SS 40AWG/50Ω série câble coaxial extrêmement fin substitut

Le signal d'un faisceau coaxial extrêmement fin est instable, il faut d'abord vérifier le faisceau lui-même.

Dans les ordinateurs portables, les modules d'affichage, les caméras industrielles, les équipements de vision artificielle et d'autres équipements électroniques à haute vitesse, si des problèmes apparaissent tels que le flicker de l'image, l'écran noir, l'écran coloré, la perte de données et les anomalies de reconnaissance de l'équipement, outre le contrôle de la carte mère, des puces et des connecteurs, il est également nécessaire de vérifier en priorité les ensembles coaxiaux extrêmement fins internes. En particulier dans les scénarios de transmission de signaux différentiels à haute vitesse, l'impédance des câbles, l'ordre des connexions, la qualité des terminaux, la cohérence de la longueur, la structure de blindage et l'état de contact des connecteurs peuvent influencer l'intégrité des signaux. Le I-PEX CABLINE®-SS utilise une espacement de 0,4 mm, un enfoncement vertical en angle droit et une sortie de câble horizontale, et les informations officielles indiquent qu'il peut être utilisé pour des applications de transmission à haute vitesse de 16Gbps/Lane, et fournit des conditions de test à haute vitesse de 40P AWG#40 Micro-Coaxial Cable, 45Ω, 100mm. Par conséquent, lorsque les ingénieurs se retrouvent dans une situation où "le signal reste instable après le remplacement du câble", ils ne doivent pas seulement vérifier si le connecteur peut être inséré, mais doivent également confirmer davantage les spécifications du câble, le contrôle de l'impédance, l'assignation des broches ainsi que la cohérence des terminaux des deux extrémités.

Exemple de I-PEX 81464-100B-02-D, il est nécessaire de contrôler en priorité une longueur de câble de 200 mm et une structure de 40P

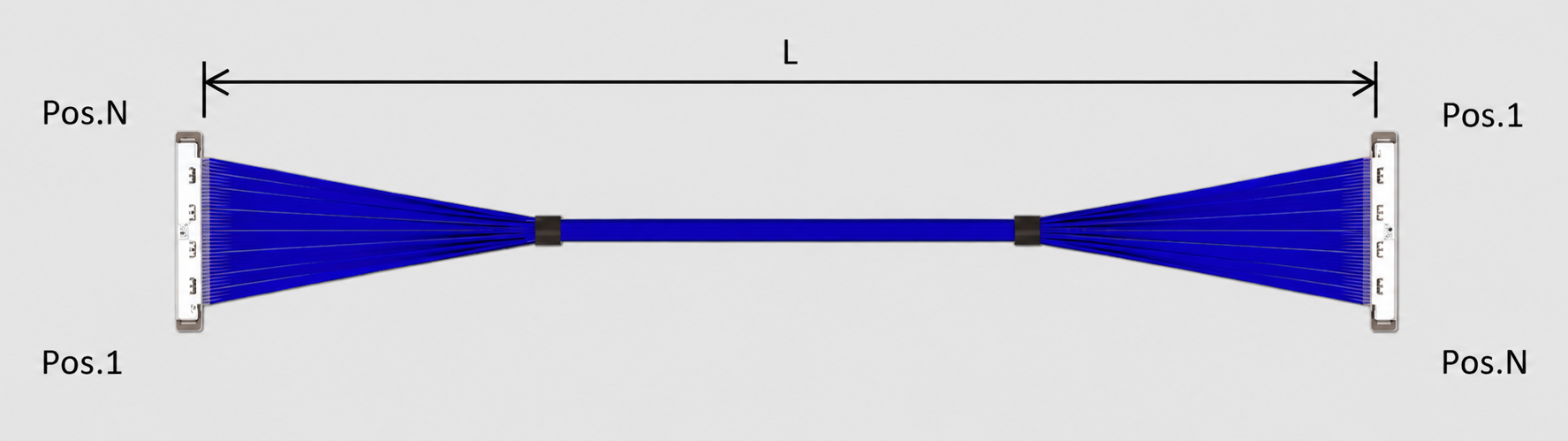

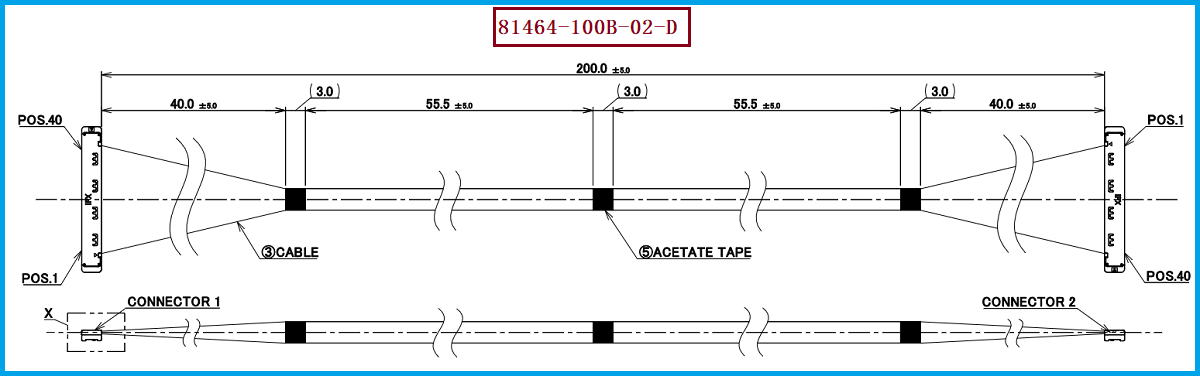

L'article concerne le numéro de pièce du produit I-PEX 81464-100B-02-D, qui appartient à la gamme CABLINE®-SS 40P câble coaxial extrêmement fin. La page produit officielle le classe sous le modèle de câble d'évaluation 40Pin, Micro-Coaxial Cable, AWG40, longueur 200mm, 1-N. 200mm ne signifie pas que l'on peut simplement réaliser le remplacement en atteignant une longueur de 200mm. Dans les applications à haute vitesse des signaux, il faut également prêter attention à la longueur réelle efficace, à l'agencement des fils, à la fixation des deux extrémités, à la cohérence des connexions et à ce que la séquence 1-N correspond complètement au système d'origine. Si la séquence est erronée, même si le montage mécanique est normal, il peut se produire que les signaux ne puissent pas être transmis normalement. Si les connexions des extrémités des fils ne sont pas uniformes ou si le contrôle de l'impédance n'est pas stable, cela peut entraîner une atténuation, des réflexions ou des interférences supplémentaires. Par conséquent, pour les ingénieurs, lors du remplacement de 81464-100B-02-D, il est conseillé de considérer "40P, AWG#40, 200mm, 1-N et la structure de connexion" comme un ensemble de paramètres de câble complets à confirmer, plutôt que de procéder à l'achat en se basant uniquement sur le numéro de pièce ou la longueur.

Sélection et compatibilité avec les solutions de remplacement - conseils et recommandations

Pour le développement de remplacement de I-PEX 81464-100B-02-D, il est recommandé que les ingénieurs et les acheteurs confirmant d'abord le nombre de pins, l'ordre des fils, la longueur des fils, la spécification du coaxial très fin et la structure du connecteur de l'original câble de l'équipement, puis confirmant si la méthode de terminaison et la dimension du câble de remplacement peuvent répondre aux exigences de l'espace de l'équipement original. Sur la base du schéma d'usine originale, le traitement de montage peut être effectué pour une longueur de 200 mm, 40P, AWG#40 Micro-Coaxial, 1-N ordre des fils et la structure de la extrémité, et une attention particulière doit être portée à la gestion de la cohérence du conducteur, de l'isolant, du blindage et de l'impédance pour les applications de signaux à haute vitesse. Notre société peut fournir : une solution de câble de remplacement compatible avec I-PEX 81464-100B-02-D, et peut confirmer la spécification du câble coaxial très fin, effectuer des échantillons et la fabrication en série en fonction des échantillons des clients, des schémas et des exigences d'application, fournir une validation de remplacement pour les ingénieurs et une référence de solution de fourniture en dehors du câble d'usine pour les acheteurs.

Que faire face à l'instabilité du signal d'un faisceau coaxial extrêmement fin ? La clé réside dans une enquête intégrale sur les aspects de "matériaux — connecteurs — séquence des câbles — structure".

Si l'équipement présente des problèmes de stabilité du signal, il est recommandé de ne pas juger directement que le connecteur est en défaut, mais de vérifier le système de câble en série point par point : d'abord, confirmer que les spécifications et l'impédance du coaxial extrêmement fin correspondent aux exigences des signaux à haute vitesse ; ensuite, vérifier l'état de termination des deux extrémités du câble de 40P, pour確認 s'il existe des soudures fantômes, des anomalies de pressage, des mauvais contacts ou une force locale excessive ; puis vérifier l'ordre des lignes 1-N pour éviter des erreurs de définition de Pin ; en même temps, vérifier si le câble de 200mm est subi des courbures excessives, des compressions ou des mouvements de rotation répétés après l'assemblage réel, ce qui pourrait causer des contraintes mécaniques. CABLINE®-SS utilise un design à double point de contact W-Point, et les documents officiels mettent en avant sa fiabilité de contact ; mais pour un câble complet, les performances du connecteur ne peuvent pas compenser l'uniformité des matériaux du câble et des techniques de termination. Par conséquent, lors de la phase de vérification de remplacement du câble, il est nécessaire de réaliser des tests de continuité, des tests d'isolement avec l'équipement réel et de surveiller davantage les résultats des tests de l'intégrité du signal en fonction des exigences d'application à haute vitesse.

Stable high-speed signal transmission requires more than just a matching connector
Pour les ensembles coaxiaux extrêmement fins CABLINE®-SS de type I-PEX 81464-100B-02-D, de 40P et de 200mm, la stabilité du signal dépend de la combinaison de la qualité du fil, de l'impédance, de l'ordre des conducteurs, de la termination des connecteurs et de l'uniformité globale du traitement. Les documents officiels d'I-PEX indiquent que CABLINE®-SS est disponible en plusieurs configurations de broches, telles que 0.4mm Pitch et 40P, et prend en charge des câbles coaxiaux micro de AWG36 à AWG42; l'entreprise propose également le modèle 81464-100B-02-D en tant qu'ensemble de câble de 40P, 200mm et 1-N. Je suis【3W composants électroniques réseau】，peut fournir des services d'optimisation de structure et d'évaluation de la cohérence des signaux pour des faisceaux coaxiaux extrêmement fins à haute vitesse, ainsi que des solutions de produits. Pour plus d'informations, n'hésitez pas à contacter :Zhang jingli 18913228573（WeChat same number）Pour les projets nécessitant un remplacement national, une réduction des coûts d'achat, la recherche d'un second fournisseur ou une réserve de risque de cessation de production/délai, il est recommandé de commencer par le numéro de pièce d'origine pour vérifier davantage le modèle de connecteur, la spécification du câble, la longueur et l'ordre des fils, puis procéder à la validation des échantillons. Notre entreprise se concentre sur la production et la fabrication de faisceaux coaxiaux extrêmement fins et peut fournir des solutions de remplacement compatibles avec le câble I-PEX 81464-100B-02-D, aidant les ingénieurs et les acheteurs à avancer la validation des échantillons et l'importation en volume.
