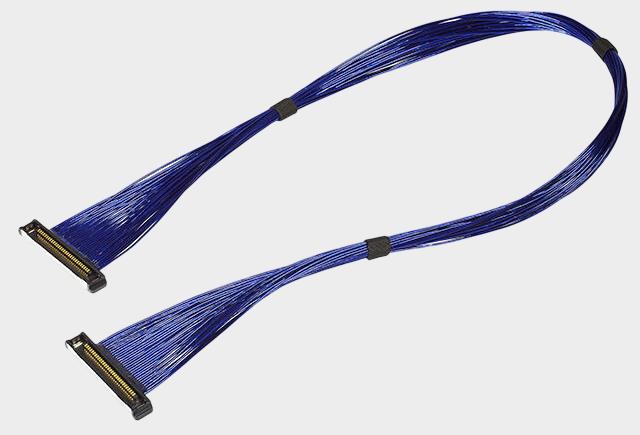

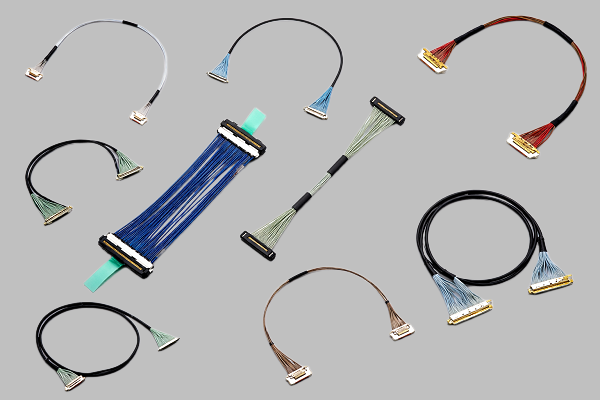

Dans les ordinateurs portables, les appareils d'affichage, les caméras industrielles, les équipements de vision artificielle et les terminaux de données à haute vitesse, les ensembles coaxiaux extrêmement fins ne se chargent pas seulement de la transmission de signaux à haute vitesse, mais influencent également directement l'agencement spatial interne des appareils. Par conséquent, lors du choix, on ne peut pas se contenter de considérer uniquement le paramètre "50Pin". Prenez l'exemple de I-PEX 82444-100B-02-D, ce produit appartient à la série CABLINE®-SS de câbles coaxiaux extrêmement fins de 50Pin, le connecteur de câble correspondant est 20373-R50T-06, le connecteur est de 50PIN, 0.4MM Pitch, il utilise du câble Micro-Coaxial 40AWG, les informations officielles indiquent une longueur de câble de 200mm, l'Affectation des broches est 1-N. CABLINE®-SS utilise un Contact Pitch de 0.4mm, une structure d'angle droit vertical, une Hauteur de montage de 1.65±0.2mm, et prend en charge plusieurs spécifications, telles que 10, 14, 20, 30, 32, 35, 40, 50Pin. Pour les ingénieurs, 50Pin détermine le nombre de canaux de signal, 0.4mm Pitch est directement lié à l'espace occupé par le PCB et à l'agencement du connecteur, les deux doivent être cohérents avec la conception originale de l'appareil; pour les acheteurs, il faut considérer le nombre de broches, le Pitch et le modèle de connecteur comme des conditions de base pour l'identification de la demande de devis, pour éviter que des produits de différentes spécifications ne soient mis ensemble pour une comparaison des prix.

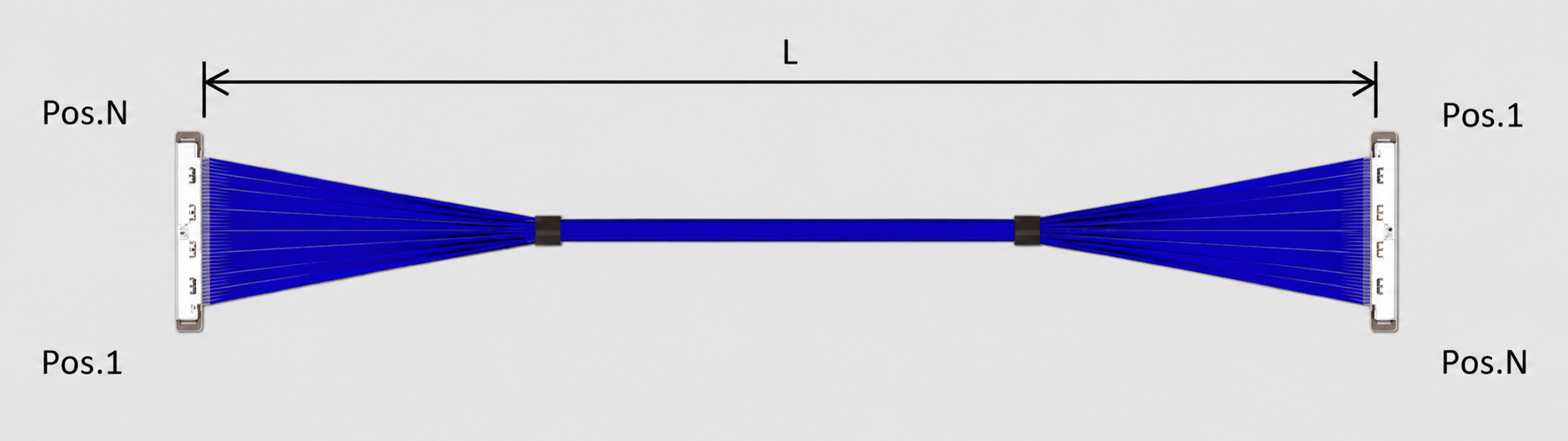

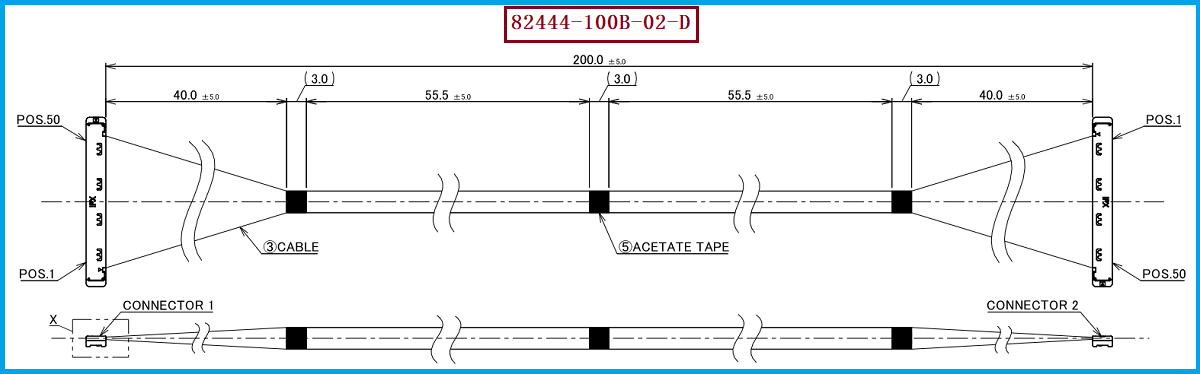

Déterminer 50Pin et 0.4mm Pitch, il est encore nécessaire de vérifier les diamètres, les longueurs et les séquences des câbles coaxiaux extrêmement fins. Sinon, même si l'apparence et le nombre de broches du connecteur sont identiques, il n'est pas nécessairement possible de les substituer directement. Les documents de spécifications officielles de l'échantillon I-PEX 82444-100B-02-D correspondent explicitement à Micro-Coaxial 40AWG, L=200mm, 1-N ; la même série 50Pin comprend également 82891-100B-02-D (100mm, 1-N) et 82892-100B-02-D (300mm, 1-N), en plus des produits de séquence 1-1 tels que 83028, 83029, 83030. Cela signifie que les ingénieurs doivent se concentrer sur la vérification de la combinaison complète "40AWG+200mm+1-N" lors du choix du modèle, et ne pas considérer simplement les produits de différentes longueurs ou 1-N, 1-1 comme de la même gamme de câbles. En particulier dans les applications à signaux haute vitesse, la structure du câble, l'impédance et l'assignation des broches auront un impact sur l'intégrité des signaux. Les conditions de test haute vitesse CABLINE®-SS présentées par I-PEX sont de 40Pin, AWG#40, 45Ω, 100mm, GSSGSSG, ce qui est une condition de test spécifique et ne peut pas être directement interprété comme que tous les câbles de 50Pin, 200mm sont unifiés à 45Ω, donc le projet réel doit toujours être vérifié en fonction des exigences SI du système.
La valeur de la solution de 50 Pin ne consiste pas seulement à augmenter les voies de signal, mais surtout à réaliser des connexions à haute vitesse pour multiples canaux dans une espace de dispositif limitée. CABLINE®-SS est officiellement positionné pour des applications à haute vitesse de 16 Gbps/Lane, tout en adoptant une densité de pitch de 0,4 mm, une structure de droit angle vertical et un design de sortie de câble horizontal. L'officiel a également démontré l'application du câble enroulé autour d'un petit axe; sa conception de double point W est utilisée pour améliorer la fiabilité de contact après l'insertion de la mâle et de la femelle. Par conséquent, pour les ingénieurs, s'il y a des besoins internes de pivot de pantalla, de cavité étroite, de PCB à haute densité ou de transmission de signaux différentiels à haute vitesse, il est nécessaire de considérer simultanément la hauteur du connecteur, la direction de sortie, l'espace de flexion du câble et l'intégrité du signal lors de la sélection, et non pas seulement de confirmer le nombre de pins. Pour les acheteurs, il faut vérifier si le fournisseur dispose véritablement de la capacité de fabrication en série de câbles coaxiaux extrêmement fins de 50 Pin, car à pins plus élevés, pitch plus petit, les exigences pour le traitement des conducteurs, le traitement des bornes, l'alignement, le soudage/pressage, le test de continuité et l'uniformité des produits finis sont plus élevées, la capacité de fabrication réelle du fournisseur aura un impact direct sur la qualité des livraisons en série.
Pour les projets nécessitant une substitution de produits nationaux, l'introduction d'un second fournisseur ou l'optimisation des coûts, il est recommandé de vérifier chaque élément suivant : "connecteur — nombre de broches — pas — câble — longueur — numérotation des conducteurs — exigences de test". Pour I-PEX 82444-100B-02-D, les spécifications de développement de remplacement peuvent inclure 20373-R50T-06, 50PIN, 0.4MM Pitch, Micro-Coaxial 40AWG, 200mm, 1-N ; si le design structurel de l'appareil a déjà été réalisé en fonction de l'interface CABLINE®-SS 50Pin, il faudra également confirmer le système de connecteurs associé. Les connecteurs recommandés par I-PEX pour 50Pin sont les suivants : 20380-R50T-16 Plug Cable Assembly, 20373-R50T-06 Plug Housing, 2182-050-04 Plug Metal Cover et 20374-R50E-31 Receptacle. Pour les projets réels, il est recommandé de procéder d'abord à des tests de dimensions des échantillons, de compatibilité des connecteurs, de numérotation des conducteurs, de continuité et de tests de signaux à haute vitesse, puis d'entrer dans la phase de validation en petite série et d'achat en grande série. Notre société peut fournir : des solutions de câbles substituts compatibles avec I-PEX 82444-100B-02-D, qui peuvent être développées en fonction des spécifications de connecteurs des équipements clients, du câble coaxial Micro-Coaxial 40AWG de 50PIN/0.4MM Pitch, de la longueur de 200mm et de la numérotation des conducteurs 1-N, pour fournir un soutien à la fabrication de câbles pour la validation technique, la substitution nationale et l'achat en grande série.
