Avec le développement des affichages 8K, des caméras haute définition, de la vision par ordinateur, de la RA/VR et des appareils d'images à haute résolution, la quantité de données de transmission d'images continue d'augmenter. Les connexions traditionnelles deviennent de plus en plus difficiles à gérer en termes de densité, de transmission à haute vitesse et de conception d'espace. Pour les ingénieurs, l'attention portée à la transmission d'images 8K n'est pas vraiment sur "si les fils peuvent simplement transmettre 8K", mais plutôt sur la capacité à maintenir une intégrité de signal suffisante à haute vitesse dans un espace limité, y compris la continuité d'impédance, les pertes d'insertion, les pertes de rétrodiffusion, les interférences et le contrôle EMI. Par exemple, pour un 8K 60Hz RGB 4:4:4 10bit, la quantité de données des pixels efficaces atteint déjà environ 59,7 Gbps, donc les produits réels nécessitent généralement de concevoir la liaison de données en fonction des normes d'interface spécifiques, en utilisant des méthodes telles que la transmission multiplexée, le codage ou la compression. L'avantage des coaxiaux extrêmement fins réside dans la capacité à contrôler indépendamment chaque signal à haute vitesse dans une structure coaxiale, en intégrant la transmission à haute vitesse, la souplesse et les performances de blindage dans un diamètre extérieur plus petit. Le CABLINE®-UA II d'I-PEX utilise une espacement de 0,3 mm et une structure en angle droit vertical, et est conçu pour des applications où l'espace est limité, les signaux à haute vitesse et le blindage EMI. Les normes de référence listées dans les documents officiels incluent USB 3.1 Gen1, V-by-One HS 1.4 et HDMI 1.3.

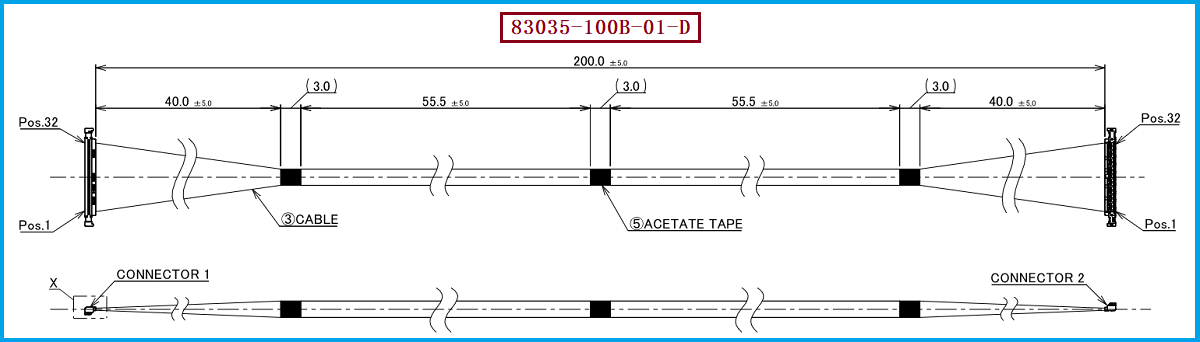

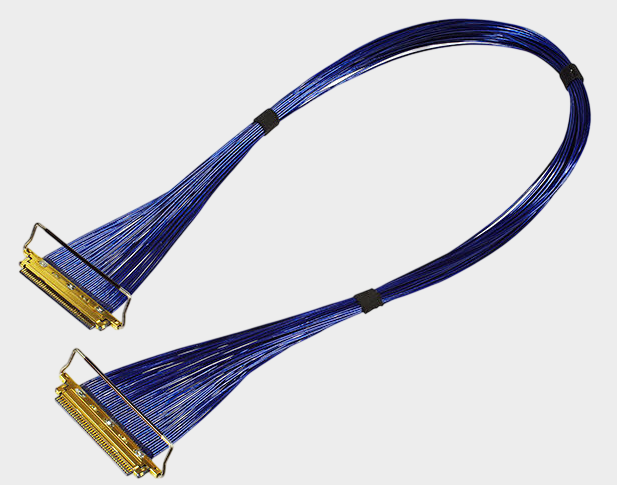

Le modèle de produit présenté cette fois-ci est I-PEX 83035-100B-01-D, qui appartient à la gamme CABLINE®-UA II 32Pin Micro Coaxial Harness. Il utilise du câble coaxial extrêmement fin de 44AWG, une longueur de câble de 200MM, une structure de connecteurs 1-1; le modèle de connecteur utilisé à la fin du câble est 20497-032T-30. Les informations de modèle officiel d'I-PEX montrent que 83035-100B-01-D correspond à 32Pin, Micro Coaxial 44AWG, L=200mm, structure 1-1, et fait partie des modèles de câbles d'évaluation de la série CABLINE®-UA II. CABLINE®-UA II utilise une espacement de têtes de 0,3mm, prend en charge 26/32/40/50Pin, est applicable aux câbles coaxiaux micro AWG42, AWG44, AWG46, et l'heighte de connexion officielle est d'environ 1,27±0,1mm. Pour les modules d'affichage de portable, les caméras, la vision par ordinateur, les appareils d'affichage portables et d'autres équipements électroniques à espace compact et à haute vitesse, cette combinaison de 32P/44AWG/200MM peut former une bonne correspondance d'ingénierie entre le nombre de signaux, la taille du câble et la flexibilité du câblage.
L'extrême finesse des conducteurs coaxiaux ne repose pas simplement sur un "diamètre de fil plus fin", mais sur une structure de transmission relativement stable composée de conducteur central, couche isolante, couche de blindage et couche de protection, qui permet de contrôler les interférences externes et les interférences croisées des signaux différentiels à haute vitesse pendant leur transmission. Pour les applications d'images à haute quantité de données telles que l'8K, les ingénieurs doivent se concentrer sur l'intégrité du signal de l'ensemble de la chaîne : y compris les caractéristiques d'impédance du câble, les connecteurs, la longueur du câble, l'état de flexion, les tracés du PCB et la structure de接地. CABLINE®-UA II adopte un design de blindage et de接地 multiple, et I-PEX le positionne officiellement comme un connecteur Micro-Coaxial à bonne performance EMI ; en même temps, sa taille de Plug est较小, et les documents officiels montrent également un exemple d'application où un câble de 26 broches en coaxial à un diamètre extérieur d'environ 0,29 mm traverse le trou interne d'un arbre de rotation de Φ2,65 mm. Par conséquent, dans les appareils de visualisation 8K ou les équipements d'images à haute vitesse, les ensembles de conducteurs coaxiaux extrêmement fins sont plus adaptés à la connexion interne courte à distance de multiples signaux différentiels à haute vitesse, mais pour savoir s'ils peuvent répondre aux exigences spécifiques des interfaces 8K, il faudrait toujours vérifier les protocoles spécifiques, le nombre de Lane, la vitesse, l'impédance du câble et les données SI réelles, et non pas se baser uniquement sur le nom d'application "8K".

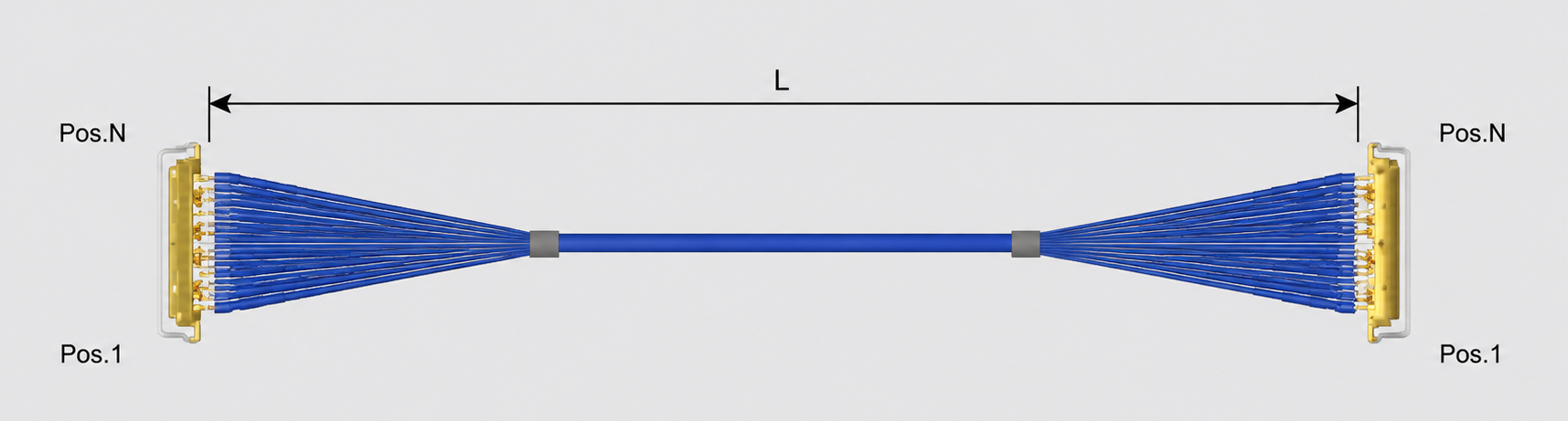

Pour le choix des ingénieurs, les informations clés de correspondance pour le modèle I-PEX 83035-100B-01-D peuvent être résumées comme suit : série CABLINE®-UA II, 32Pin, Micro Coaxial 44AWG, longueur de 200MM, structure 1-1, et connecteur de câble 20497-032T-30. Si le projet original utilise ce modèle, lors de la substitution nationale ou du développement de second fournisseur, il est recommandé de vérifier en priorité la correspondance de la série de connecteurs et du nombre de broches, puis de vérifier les caractéristiques du câble AWG, l'impédance caractéristique, le diamètre extérieur, la longueur, la direction de termination, la structure de blindage et la méthode de接地. En même temps, il est nécessaire de vérifier la capacité de transmission réelle par des tests de perte d'insertion, de perte de retour, de bruit de cross-talk et d'erreur de code à haute vitesse. Pour les acheteurs, il est important de confirmer que le produit de substitution puisse maintenir les dimensions mécaniques, la correspondance des connecteurs et la longueur du câble en accordance avec le dessin original, et d'évaluer les fournisseurs en tenant compte de l'uniformité en série, des délais de livraison, du coût et de la capacité de contrôle de la qualité. Notre entreprise peut fournir des solutions de câbles de substitution compatibles avec le modèle I-PEX 83035-100B-01-D, et peut produire et développer des câbles coaxiaux extrêmement fins en fonction des connecteurs, des spécifications du câble, de la longueur et de la structure de termination du client, aider les clients à réduire le risque de fourniture unique de marque et à fournir des solutions de câbles nationalisés pour les affichages à haute vitesse, les caméras et les équipements électroniques précis.
