Catégorie：Connecteurs

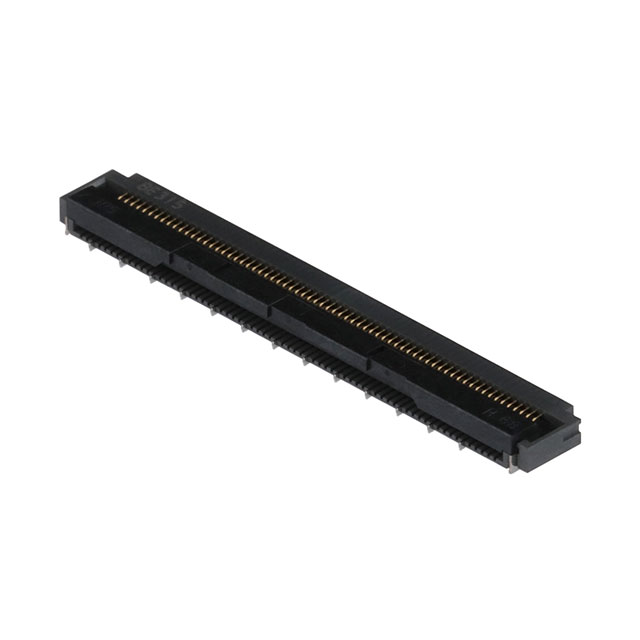

Hirose FH41-68S-0.5SH(28) connecteur aperçu du produit :
 | Fabricant | Hirose |
| Numéro de fabricant | FH41-68S-0.5SH(28) | |
| Description du produit | CONN FFC BAS 68POS 0.5MM R/A, 68 POSE FFC CONNECTEUR CONTACTS, BAS 0.020" (0.50mm) SURFACE MOUNTÉ, RECTANGULAIRE |
Hirose FH41-68S-0.5SH(28) connecteur propriétés du produit :
| Type | Déscription |
| Catégorie | Connecteurs, composants interconnectés |
| Connecteurs FFC, FPC (flexible plat) | |
| Connecteurs composants FFC, FPC (flexibles plats à connecteurs) | |
| Fabricant | Hirose Electric Co Ltd |
| Série | FH41 |
| Emballage | Bobine (TR) |
| Type plat flexible | FFC |
| Type d'installation | Surface mount, right angle |
| Connecteurs/contacts de type | Point de contact, bas |
| Aiguilles de needle | 68 |
| Espace | 0.020"（0.50mm） |
| Terminaison | Soudure |
| FFC, FCB épaisseur | 0.30mm |
| Hauteur du panneau | 0.098"（2.50mm） |
| Fonction verrouillage | Retourner verrouiller, verrou arrière |
| Type de terminaison de câble | Fichage en plaque |
| Caractéristique | Soudure de soudure fixe |
| Tension nominale | 50V |
| Température de travail | -40°C ~ 105°C |
| Matériau de la classification du degré de combustibilité | UL94 V-0 |
| Courant nominal (ampères) | 0.5A |
| Surface treatment thickness of contact tip | 1.25µin（0.03µm） |
| Couleur de l'enveloppe | Gris |
| Couleur du moteur | noir |
| Association de connexions | 20 |
Introduction du produit connecteur Hirose FH41-68S-0.5SH(28) (série) :
La série FH41 est un connecteur FFC (câble flexible plat) à haute performance lancé par Hirose Electric Co Ltd, conçu spécifiquement pour des applications électroniques à haute densité et haute fiabilité. Ce produit dispose de 68 positions de broches, avec une espacement de 0,50 mm, prend en charge des câbles FFC d'une épaisseur de 0,30 mm, utilise une installation à angle droit de surface collée, une hauteur de 2,50 mm seulement sur le panneau, et est adapté à la conception d'équipements à espace restreint. Le FH41 utilise une structure de contact inférieur, associée à un mécanisme de verrouillage à basculement, pour assurer une connexion de câble solide et sécurisée, tout en facilitant l'insertion et le retrait rapides. Le produit est doté d'un design de queue de soudure fixe, améliorant la stabilité de la connexion et la fiabilité de l'assemblage. La tension nominale est de 50V, le courant de 0,5A, la gamme de température de travail couvre de -40°C à 105°C, répondant à diverses exigences environnementales strictes. Son boîtier et son actuateur sont respectivement de gris et de noir, possèdent un classe de阻燃 UL94 V-0, et supportent une durée de vie de 20 cycles de connexion. La série FH41 est largement applicable dans les domaines des consommateurs électroniques, de l'électronique automobile, du contrôle industriel, etc., et est une choix idéal pour réaliser des connexions à haute densité et haute fiabilité.
Documentation et média du connecteur Hirose FH41-68S-0.5SH(28)
| Type de ressource | Lien |
| Spécification | FH41 Series |
Hirose FH41-68S-0.5SH(28) connecteur authentique | informations sur les produits de remplacement :
Nous nous concentrons sur l'approvisionnement en stock des connecteurs de la marque (Hirose), nous engageons à fournir aux clients des solutions de connexion de haute qualité et fiables. Nos produits incluent des produits d'origine authentiques et des substituts à haute performance, qui ont été soumis à des tests stricts pour assurer la stabilité et l'efficacité. Bienvenue à nous contacter via les coordonnées situées sous la page de documentation !
