Avec le développement des appareils électroniques vers des dimensions fines, des performances élevées et des fréquences élevées, le micro coaxial cable (câble coaxial extrêmement fin) devient une option importante pour des applications telles que les ordinateurs portables, les téléphones mobiles, la VR/AR et les data centers, grâce à sa taille extrêmement fine et à ses performances électriques exceptionnelles. La série CABLINE®‑UA II d'I‑PEX propose des interfaces de haute fiabilité pour le micro coaxial cable, dont le modèle 20497‑040T‑30 est un exemple typique.
L'article sera analysé sous trois aspects : caractéristiques du produit, avantages de la structure coaxiale et valeur pratique de l'application.
Introduction du produit I-PEX 20497-040T-30

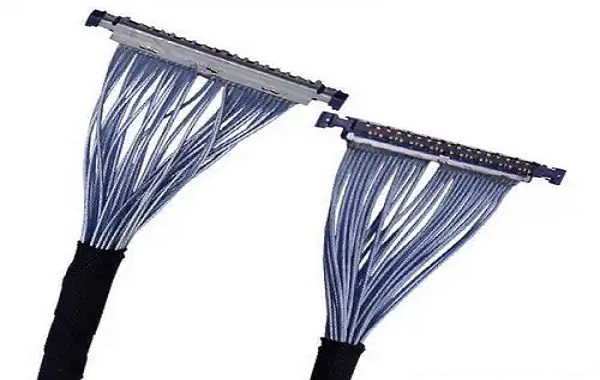

Position de produit : série CABLINE®‑UA II plug housing (boîtier d'insertion), compatible avec le câble coaxial micro de 40 broches, généralement utilisé avec le câble d'assemblage 20496‑040T‑40.
Caractéristiques physiques : espacement de contact de 0,3 mm, avec une hauteur de 1,37 mm, peut supporter plusieurs coaxiaux extrêmement fins AWG #44 50Ω, capacité de courant d'environ 0,19 A, dimensions compactes pour une application sur des appareils minces.
3. Certification environnementale : certification RoHS, REACH et sans halogène (Halogen-Free), couvrant tous les modèles de la série CABLINE®-UA II, y compris 20497-040T-30.
Deuxième partie : L'importance de la structure coaxiale extrêmement fine coaxiale

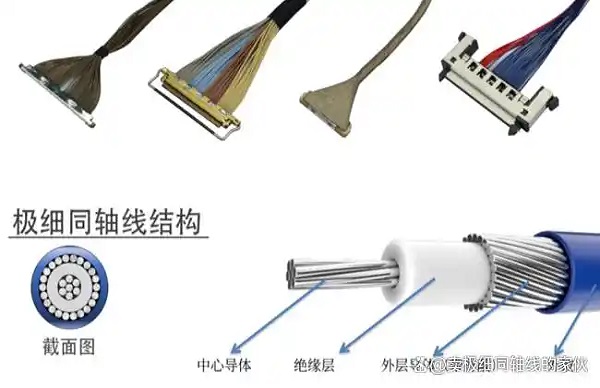

Câble coaxial, ce qui signifie coaxial, fait référence à l'axe central, où le conducteur interne est responsable de la transmission du signal, le conducteur externe est entouré pour former une couche de blindage, et une gaine recouvre l'extérieur. Ses avantages incluent :
Excellent capacité anti-interférence : l'isolement métallique interne et externe efficace isole l'EMI.
Stabilité d'impédance : conception courante de 50Ω pour assurer la correspondance des signaux haute fréquence et réduire les réflexions de signal.
3. Adapté pour les applications fréquentes : peut transmettre des signaux jusqu'à plusieurs GHz, adapté aux interfaces à haute vitesse telles que eDP, USB-C, PCIe, Wi-Fi.
Par conséquent, l'axial n'est pas seulement un design structurel, mais aussi une clé pour la transmission stable des signaux haute fréquence. Quant à "micro", il met en avant son extrême minceur, ce qui facilite le câblage dans des espaces réduits.

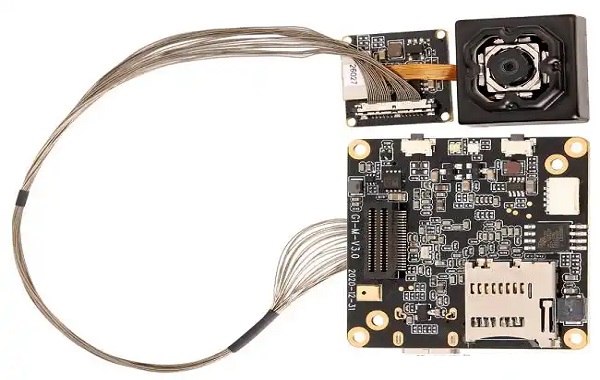

Troisième partie : Avantages de CABLINE®-UA II en application réelle

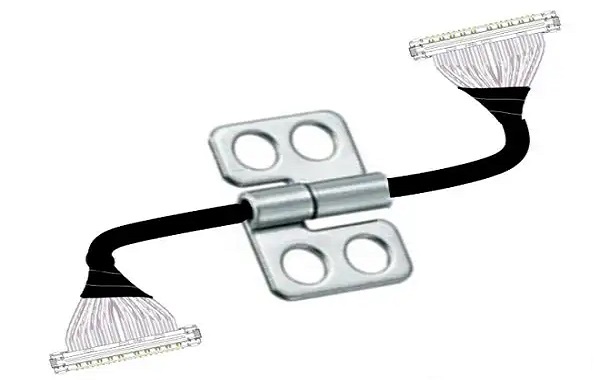

Petite taille : espacement de 0,3 mm avec une hauteur de 1,37 mm, adaptée aux ordinateurs portables légers, aux téléphones pliables et aux appareils à espace restreint tels que AR/VR.
2. Supporte des transmissions à haute vitesse : avec le câble coaxial micro, il est possible de réaliser des transmissions de plusieurs Gbps, satisfaisant aux besoins de vidéo haute définition, de transmission de données et d'interfaces à haute vitesse.
3. La capacité de résistance aux interférences de l'EMI est forte : une multipoint接地 et une structure de blindage métallique réduisent l'interférence électromagnétique et améliorent la stabilité du signal.
Connectivité fiable : conception de verrouillage mécanique pour prévenir le démontage, adaptée aux environnements mobiles ou industriels.
5. Conformité environnementale : certification RoHS, REACH et sans halogène, répondant aux exigences internationales de fabrication verte.
La conception coaxiale extrêmement fine assure non seulement l'intégrité du signal, mais aussi une base fiable pour les solutions de liaisons à haute vitesse.
La série I-PEX CABLINE®-UA II 20497-040T-30 propose une interface compacte, haut débit, avec une excellente résistance aux interférences et une connectivité fiable, ce qui en fait une sélection idéale pour les appareils électroniques minces et légers et les applications de signaux à haute vitesse. Comprendre la structure coaxiale des câbles micro coaxiaux aide à mieux concevoir et appliquer des systèmes de connexions haute vitesse.
