Avec le développement continu des smartphones, des appareils portables, des écrans pliables et des ordinateurs portables légers vers une miniaturisation et une transmission à haute vitesse, la souplesse et la fiabilité des câbles internes deviennent des facteurs de conception critiques. Parmi eux, les coaxiaux extrêmement fins, grâce à leurs avantages tels que la haute densité, la haute protection contre les interférences et la souplesse, sont devenus la solution principale pour les connexions de signaux à haute vitesse. Cependant, dans des conditions réelles où les câbles sont frequently pliés, cela affectera-t-il la qualité des signaux ?
L'article présente une analyse approfondie de la relation entre le nombre de flexions des coaxiaux extrêmement fins et l'intégrité du signal, en s'appuyant sur le connecteur I-PEX CABLINE®-UX II série 20532-040T-02-1, et donne des conseils pratiques pour le choix des composants.
Introduction du produit I-PEX 20532-040T-02-1

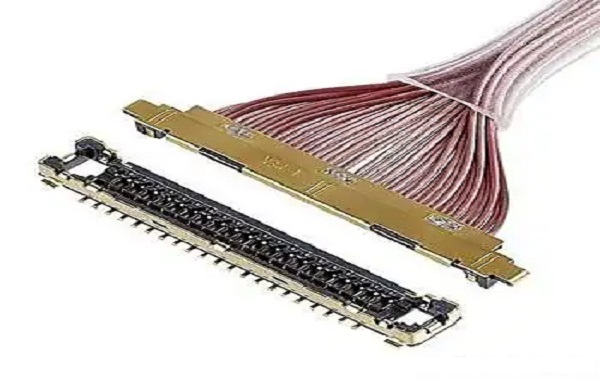

I-PEX CABLINE®-UX II série comprend le connecteur de boîtier 20532-040T-02-1, spécialement conçu pour les connexions micro coax, adapté aux structures de flexion verticale. L'intervalle de connexion est de seulement 0,25mm, il supporte les diamètres de fil AWG #44–#46, la hauteur totale du produit est d'environ 1,1mm, sa structure est extrêmement compacte.
Le connecteur utilise la technologie ZenShield® à多点接地, ce qui lui confère de bonnes performances EMC et il est certifié RoHS, REACH, PFAS pour l'environnement. Sa conception ultra-mince et flexible le rend adapté aux scénarios où l'espace est limité et où des flexions dynamiques sont nécessaires, tels que les charnières des téléphones pliables, les axes des ordinateurs portables, les appareils VR/AR, etc.
Deuxièmement, l'impact du nombre de flexions du coaxial extrêmement fin sur la qualité du signal
Fatigue physique causant le déplacement de l'impédance
Les conducteurs coaxiaux de très petit diamètre et leur couche isolante peuvent présenter des microfissures après plusieurs plis, ce qui cause une déviation de l'impédance, entraînant ainsi des réflexions ou une attenuation du signal, ce qui est une faille courante dans les conceptions de transmission à haute vitesse.
2. Structure peut être endommagée
La contrainte de flexion peut affecter l'intégrité du revêtement coaxial de blindage. Si le revêtement de blindage se détache ou se casse, il réduira la capacité de résistance aux interférences EMI, ce qui fera baisser la qualité du signal.
Problème de concentration de stress dans la zone d'attache
À la borne des prises, en particulier pour les connecteurs dotés de verrous mécaniques ou de structures de blindage métallique, le plissement concentre les efforts sur la zone voisine des bornes, ce qui pourrait entraîner des contacts instables ou une déconnexion de la prise.
La structure de接地 multiple de la série UX II peut améliorer dans une certaine mesure la capacité de résistance aux contraintes mécaniques, mais nécessite un câblage et une protection raisonnables.
Troisième partie : recommandations d'application et références pour le choix des câbles
1. Prêter attention à la durée de vie du plissement du câble

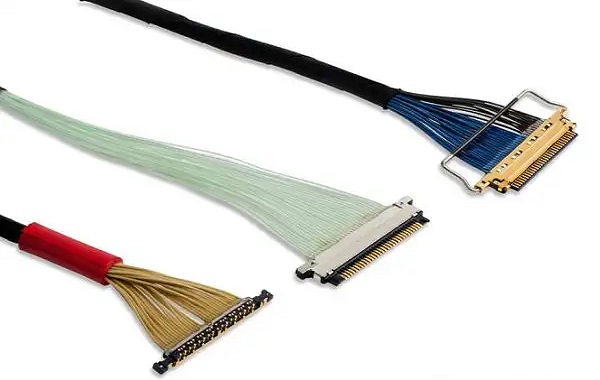

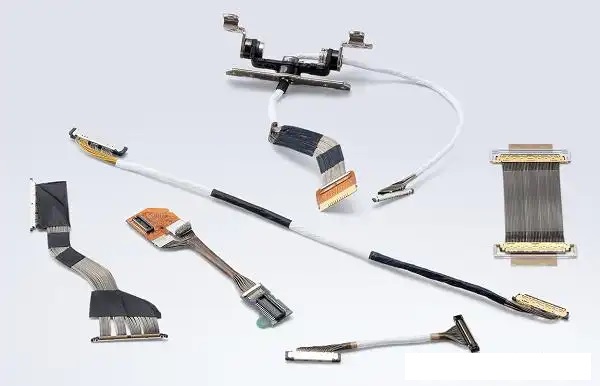

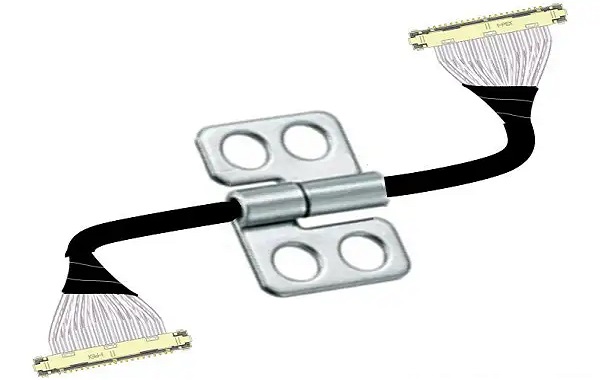

Dans les applications nécessitant des flexions dynamiques multiples, telles que les câbles de connecteurs de charnière, d'écran pliable, de capteurs VR, il est recommandé de privilégier les micro coax câbles spécialement conçus pour des applications dynamiques et dotés d'un rapport de flexibilité clair.
Choisir la section adéquate et la structure
AWG #46 et des diamètres de fil plus fins offrent une meilleure souplesse et une meilleure capacité de câblage, ce qui est adapté aux conceptions de très petits espaces ; combiné avec le système de verrouillage et la structure de blindage d'I-PEX, cela peut encore améliorer la stabilité des connexions.
3. Envisager les exigences de transmission à haute vitesse et de blindage
Pour les interfaces à haute vitesse telles que USB4, MIPI, PCIe, il est nécessaire de choisir des connecteurs avec un接地多点、良好的屏蔽结构。La série CABLINE®-UX II présente des avantages significatifs en matière de réduction des interférences électromagnétiques et d'intégrité du signal.
4. Confirmez les exigences des réglementations environnementales
20532-040T-02-1 conforme aux normes RoHS, REACH, PFAS et autres, contribue à améliorer la sécurité des matériaux pour l'utilisation à long terme de l'ensemble du produit, répondant aux exigences de qualité des divers clients de marques.
Les coaxiaux extrêmement fins jouent un rôle crucial dans les équipements à haute vitesse et à petite taille, leur nombre de flexions peut effectivement influencer considérablement la qualité du signal, y compris les problèmes de fatigue du conducteur, de dégradation du blindage et de déviation de l'impédance. En choisissant la bonne spécification de fil, un design de connecteur fiable (comme la série I-PEX CABLINE®-UX II), et en combinant des tests de durabilité de flexion suffisants, il est possible de compromis entre la souplesse structurelle et l'intégrité du signal, fournissant ainsi aux appareils terminaux une capacité de connexion à haute vitesse stable à long terme.
