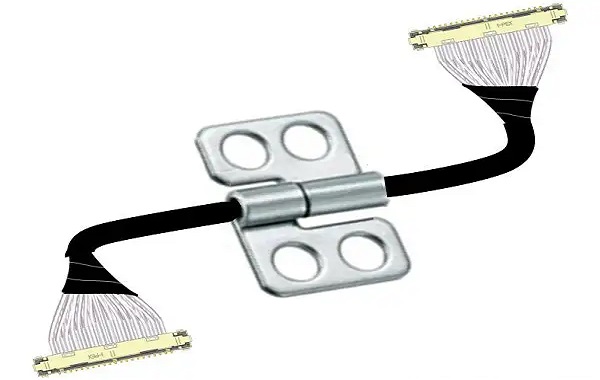

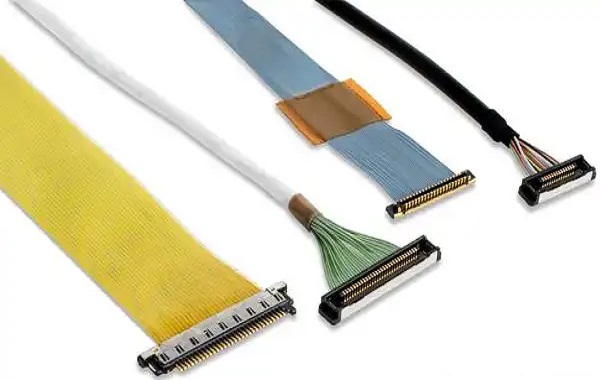

Avec le développement des appareils mobiles, des portables ultra-minces et des modules d'images vers des vitesses plus élevées et une miniaturisation accrue, le câble coaxial micro est devenu le média de transmission principal pour des interfaces à haute vitesse telles que MIPI, LVDS et eDP. Parmi eux, la série I-PEX CABLINE®-UX II (comme 20532-050T-02) grâce à son espacement de 0,25 mm, sa structure légère, fine et flexible est largement utilisée pour les modules de caméra, les câbles de charnière et les équipements robotiques.
L'article se penchera en particulier sur les câbles associés à ce connecteur, mettant l'accent sur l'incidence cruciale des matériaux intermédiaires sur l'intégrité du signal, les performances en termes de perte et la fiabilité.

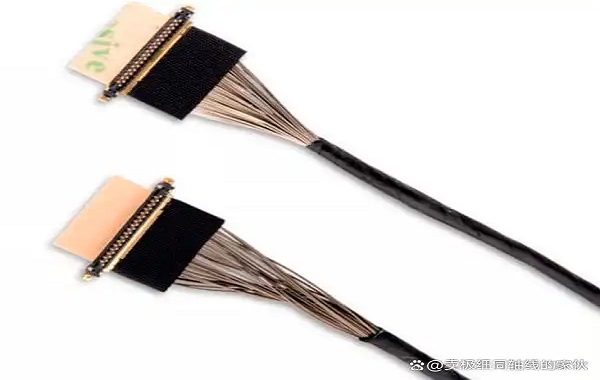

I-PEX 20532-050T-02 : représentant typique des connexions haute vitesse
I-PEX CABLINE®-UX II série utilise une structure ultra-fine et mince et un montage vertical, le modèle 20532-050T-02 supporte jusqu'à 50 broches, adapté à la transmission de signaux différentiels à haute vitesse. Cette série est certifiée environnementale par PFAS-free, halogène-free, RoHS / REACH, etc., répondant aux exigences strictes des clients mondiaux pour les matériaux écologiques. Sa large application dans les caméras MIPI, les câbles de broche des laptops et les appareils intelligents, reflète également ses avantages en termes de miniaturisation, de souplesse et de performances à haute fréquence.
Deuxièmement, l'importance de la structure du câble coaxial micro et du revêtement diélectrique.

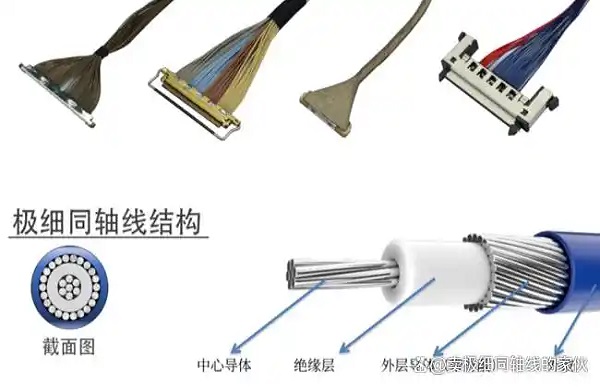

Les coaxiaux extrêmement fins sont composés principalement du conducteur central, de la couche diélectrique, du blindage métallique et de la gaine extérieure, où la couche diélectrique est l'élément central déterminant la caractéristique de l'impédance et l'atténuation du signal.
• Contrôle de la résistance caractéristique : la constante diélectrique (Dk) affecte directement la résistance, et les déviations peuvent entraîner des réflexions et des déformations de code, ce qui est particulièrement sensible pour les protocoles à haute vitesse (MIPI, eDP, USB, PCIe).
• Consommation et représentation de l'oeil de l'onde : une consommation de médium plus basse signifie une perte d'insertion et une perte de retour plus optimales, ce qui est favorable pour maintenir l'ouverture de l'oeil de l'onde et la qualité globale du signal.
• souplesse mécanique : Les coaxiaux extrêmement fins sont souvent utilisés pour le passage de câbles dans les articulations, les matériaux diélectriques doivent être à la fois souples et résistants à la蠕变, pour assurer la stabilité de l'impédance après plusieurs flexions.
• Environnement et conformité : avec le renforcement des interdictions des PFAS et des exigences de zéro halogène, les matériaux diélectriques stables et respectueux de l'environnement sont devenus la norme pour les câbles de haute qualité.
Troisième partie : Sélection et recommandations d'application des couches diélectriques basées sur le modèle I-PEX 20532-050T-02
Pour assurer les meilleures performances de transmission sous les protocoles à haute vitesse tels que MIPI CSI-2, eDP, etc., il est possible d'optimiser le choix de la couche diélectrique à partir des angles suivants :
Préférence pour la correspondance d'impédance : sélectionnez des matériaux avec une constante diélectrique d'environ 2.2–2.5 pour contrôler l'impédance du câble à 50 Ω ±5%.
2. Flexibilité et performance de flexion : garantir que les matériaux diélectriques conservent leur stabilité des propriétés physiques et ne subissent pas de déformation sous de très petits rayons de courbure (comme 6×diamètre de la ligne).
3. Conformité des lots : les matériaux de qualité améliorent la conformité de l'impédance et des pertes des câbles du même lot, réduisant la pression du débogage du système.
Matériaux écologiques de préférence : les solutions sans PFAS et sans halogène conformes à la certification 20532-050T-02 sont plus en accord avec les tendances de l'industrie et les exigences des clients.
La couche diélectrique est le cœur de performance du câble coaxial micro, elle a une incidence directe sur l'impédance, les pertes, la flexibilité et l'adaptabilité environnementale. La série CABLINE®-UX II représentée par le modèle I-PEX 20532-050T-02, grâce à un système de matériaux stable et à un procédé de fabrication précis, peut fournir une haute cohérence et une haute fiabilité dans des environnements de transmission à haute vitesse tels que MIPI, eDP, LVDS. Le choix d'un matériau de couche diélectrique approprié améliorera considérablement les performances globales et la durée de vie du câble haute vitesse en application réelle.
Je suis
[Suzhou Huichengyuan Electronic Technology]，se concentrer longuement sur les câbles en束 pour signaux à haute vitesse et les coaxiaux extrêmement fins personnalisés, s'engager à fournir des solutions de connexion à haute vitesse stables et fiables aux clients. Pour des consultations ou des besoins de personnalisation, bienvenue à contacter le directeur Zhang :
18913228573（Numéro de WeChat identique）。
