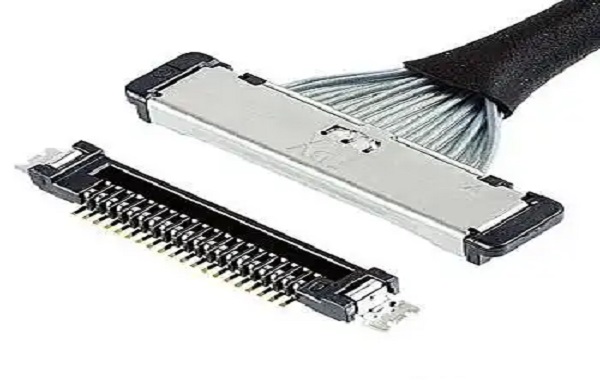

Avec le développement continu des appareils électroniques vers une minceur et une vitesse accrues, l'importance de la technologie de connectivité à haute vitesse micro diminue constamment. La série I-PEX CABLINE-SS, grâce à sa structure fine et à sa capacité de transmission à haute vitesse stable, est devenue la solution de connexion à haute vitesse principale pour les appareils tels que les tablettes, les ordinateurs portables, les modules de caméra, etc. Parmi eux, le connecteur de boîtier 20373-R35T-06 est un connecteur micro coaxial (coaxial extrêmement fin) typique, qui présente des avantages significatifs en termes d'intégrité des signaux à haute vitesse, de dimensions d'assemblage et de fiabilité de connexion.
Principales caractéristiques de I-PEX 20373-R35T-06
I-PEX 20373-R35T-06 adopte une conception de épaisseur extrêmement fine, avec une largeur globale d'environ 3,0 mm et une hauteur maximale d'insertion de seulement 1,85 mm, certaines données indiquent qu'elle peut être aussi basse que 1,65 mm, ce qui en fait un choix idéal pour les appareils mobiles à structure ultra-mince. Sa structure unique de contacts en double point W-point, peut maintenir une performance de contact plus stable sous des conditions d'insertion/extraction ou de vibrations, et réduire efficacement la résistance de contact. La série CABLINE-SS permet des vitesses de transmission de 16 Gbps pour un canal unique, ce qui est adapté aux liaisons de signaux à haute vitesse telles que eDP, HDMI2.0, USB3.1. De plus, le 20373-R35T-06 bénéficie des avantages écologiques de l'absence de halogénés et de PFAS, répondant mieux aux exigences de fabrication verte actuelles.
Deuxièmement, comparaison de la capacité de résistance aux interférences entre le câble coaxial micro et le câble torsadé.
Bouclage et performance de résistance aux interférences

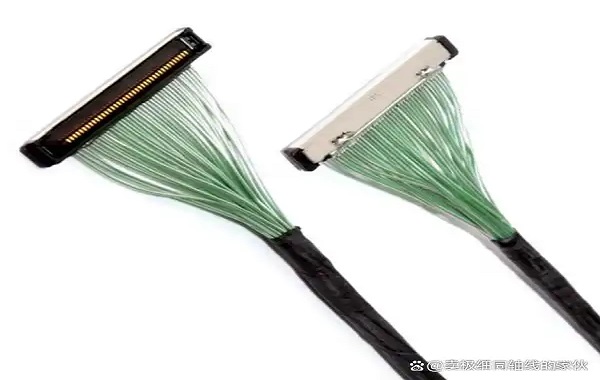

Le faisceau coaxial micro est composé de conducteur central, couche isolante, couche de blindage métallique à haute couverture et enveloppe extérieure, possédant une excellente capacité de résistance aux interférences électromagnétiques et pouvant maintenir la stabilité du signal à la fois sur des diamètres de fil extrêmement fins. Quant aux fils torsadés, ils dépendent principalement des signaux différentiels et de la structure de torsion pour réduire les interférences, et leur capacité de blindage dans un environnement à haute fréquence est généralement inférieure à celle des structures coaxiales.
Intégrité des signaux et support de la largeur de bande
Le coaxial micro peut réaliser une faible attenuation et une grande largeur de bande de transmission, adapté aux affichages haute résolution et aux interfaces à haute vitesse. En comparaison, le câble torsadé peut présenter une augmentation de l'atténuation et une interférence potentielle dans les fréquences extrêmement élevées.
3. Dimensions structurelles et flexibilité
Micro coaxial cable harness has a smaller diameter and more flexible wiring, and can be matched with fine wire diameters of AWG#40~34 for equipment with limited space height, while the size of twisted pair cable is larger and requires more wiring space.
Fiabilité de la connexion
L'architecture de contact W-point de I-PEX est plus stable dans les applications à haute vibration et miniaturisées, tandis que les méthodes de connexion couramment utilisées avec les câbles torsadés, telles que RJ45, ne sont pas le meilleur choix pour les applications micro-à haute fréquence.
Troisième partie : analyse des scénarios d'application de 20373-R35T-06

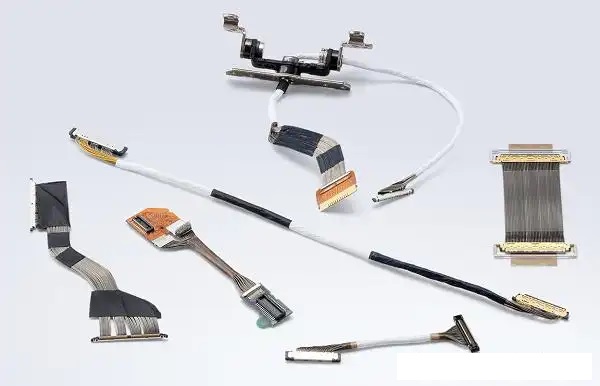

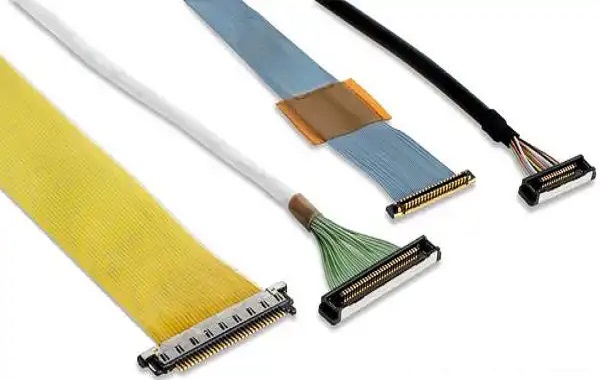

La série I-PEX CABLINE-SS est largement utilisée dans les ordinateurs portables, les tablettes, les modules de caméras compactes, les panneaux de visualisation ultra-minces et d'autres appareils compacts, adaptés aux interfaces de visualisation à haute vitesse comme eDP, MIPI, LVDS. Dans ces scénarios qui exigent une grande bande passante, une haute résistance aux interférences, un câblage flexible et un contrôle de l'épaisseur, la solution coaxiale micro permet d'atteindre une plus grande intégrité du signal et une meilleure adaptabilité mécanique, ce qui en fait le mode de connexion principal pour les appareils à haute performance et finesse.
Dans la conception de dispositifs électroniques à haute vitesse, à haute fréquence et à espace restreint, le câble coaxial micro (associé à I-PEX 20373-R35T-06) présente des avantages évidents en termes de résistance aux interférences, d'intégrité du signal, de fiabilité des connexions et de l'espace d'assemblage global. Le câble torsadé est adapté aux scénarios à faible coût ou à basse fréquence et à longues distances, mais dans la recherche de minceur et de transmission rapide des équipements modernes, ses performances ne sont pas à la hauteur de la structure micro-coaxiale.
