Solution pour le transfert de données à haute vitesse multi-canaux MIPI : câbles coaxiaux extrêmement fins

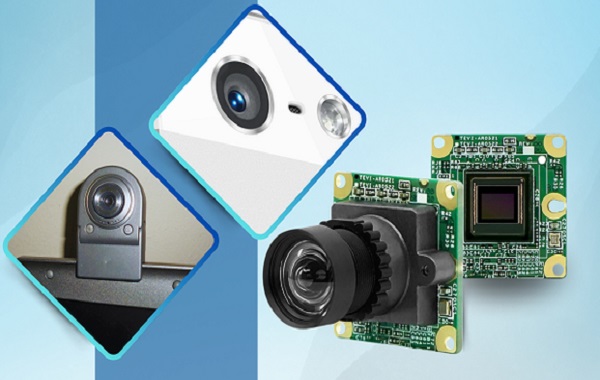

Dans les systèmes de transmission d'images à haute vitesse, les modules de caméra et les systèmes de vision artificielle, l'interface MIPI est devenue la norme principale pour les transmissions de données. Avec l'augmentation de la demande en transmission de données en parallèle sur plusieurs canaux dans les systèmes, comment garantir la synchronisation temporelle et l'uniformité d'impédance de chaque canal est devenu un problème crucial dans le design. Les ensembles coaxiaux microscopiques (Micro Coaxial Cable) grâce à leurs caractéristiques de blindage indépendant et de contrôle de l'impédance, deviennent la solution idéale pour résoudre les problèmes de cohérence des canaux MIPI.

---

Pourquoi les canaux MIPI doivent-ils être cohérents ?

L'interface MIPI se compose de plusieurs canaux de données et de canaux horloges, ces signaux fonctionnent simultanément à des vitesses allant de quelques centaines de MHz à quelques GHz. Si les délais de transmission des canaux diffèrent, cela peut entraîner un arrivee de données incohérente, provoquant des erreurs de trame d'image ou des anomalies d'affichage. En même temps, l'incohérence d'impédance peut causer des réflexions de signaux, des interférences et des erreurs de codage, donc garantir l'uniformité des multiples canaux est la base de l'intégrité des signaux à haute vitesse.

---

Deuxième partie : Avantages naturels des lignes coaxiales extrêmement fines

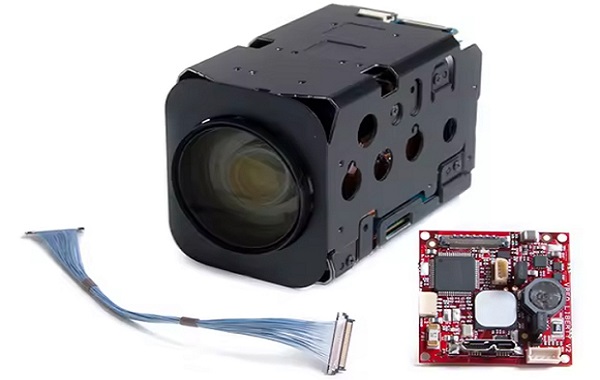

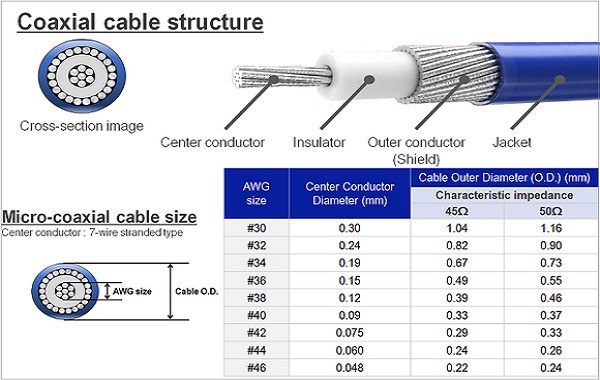

Micro coaxial cables adopt a miniature structure with a central conductor, insulating layer, shielding layer, and outer sheath, with each line being an independent shielding unit. Compared to traditional FPC or ribbon cables, Micro Coax offers a smaller diameter and higher flexibility while also providing high-frequency performance, precise impedance, and channel consistency. During the production process, the thickness of the dielectric and the size of the conductor can be strictly controlled to achieve characteristic impedances of 50 Ω or 100 Ω, while ensuring that the delay of each channel is basically consistent. These advantages make them widely used in mobile phone cameras, industrial cameras, and vehicle imaging systems.

---

Trois, points de contrôle clés pour réaliser la cohérence des canaux

Pour réaliser la synchronisation et l'uniformité d'impédance des systèmes MIPI multi-canaux, il est nécessaire de contrôler strictement l'ensemble du processus de conception et de fabrication. D'abord, la longueur de chaque ligne doit être strictement identique, en utilisant des coupes de ligne fixes et des enroulements de longueur égale pour garantir la synchronisation du signal ; ensuite, contrôler précisément l'impédance et la structure d'atténuation pour éviter des mutations soudaines d'impédance locales ; unifier la couche de blindage et la méthode de mise à la terre pour réduire les interférences entre les canaux ; en même temps, garantir l'uniformité des conducteurs, des matériaux d'isolation et du procédé de blindage pour éviter que des différences de matériaux ne provoquent une attenuation du signal ou un déplacement de phase. Enfin, en passant des tests TDR, des mesures de délai de canal et une vérification des fonctionnalités de signal à haute vitesse, s'assurer que les câbles répondent aux exigences de transmission haute vitesse MIPI.

---

Les faisceaux coaxiaux extrêmement fins peuvent fournir des performances élevées en fréquence, une impédance précise et une cohérence de canal dans les applications MIPI multi-canaux. En contrôlant strictement les matériaux, la longueur, le blindage et les processus de fabrication, et en complétant par des tests complets et vérifiés, il est possible d'assurer la synchronisation et la stabilité des signaux à haute vitesse dans les canaux multiples, permettant ainsi un fonctionnement fiable des systèmes d'images à haute vitesse.

Je suis[Suzhou Huichengyuan Electronic Technology], axiament sur la conception et la personnalisation de fibres coaxiales extrêmement fines et de câbles de signaux à haute vitesse. Si vous avez des besoins ou des questions techniques liés à ce domaine, n'hésitez pas à nous contacter.Zhang Jingshi : 18913228573 (identique pour WeChat)。
