Pourquoi les paires de différences doivent-elles être de la même longueur ?

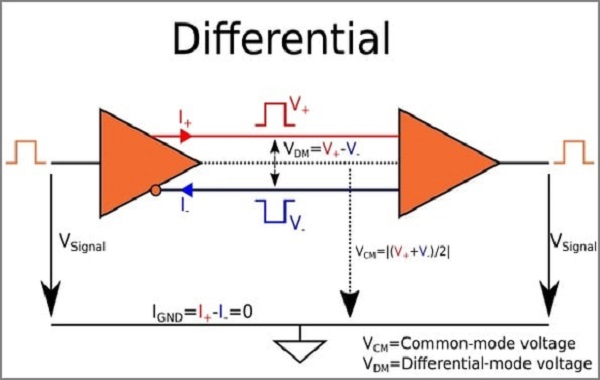

Les signaux différentiels sont composés de deux lignes positives et négatives en paire, et le récepteur dépend de la différence de tension entre elles pour juger du signal. Par conséquent, une fois que les deux lignes ont une différence de longueur, cela cause un décalage de temps de propagation incohérent, formant un Skew, rendant le graphique d'œil pire, augmentant la interférence, et même pouvant rendre le lien à haute vitesse inutilisable. De plus, l'impédance différentielle nécessite généralement de maintenir environ 100 Ω, si le chemin n'est pas uniforme, cela peut provoquer un changement d'impédance et des réflexions, affectant ainsi l'intégrité du signal. Dans les systèmes à multiples canaux à haute vitesse, l'uniformité du temps d'arrivée entre plusieurs paires différentielles est également extrêmement importante, donc l'égalité de longueur des paires différentielles est une exigence fondamentale pour la conception des signaux à haute vitesse.

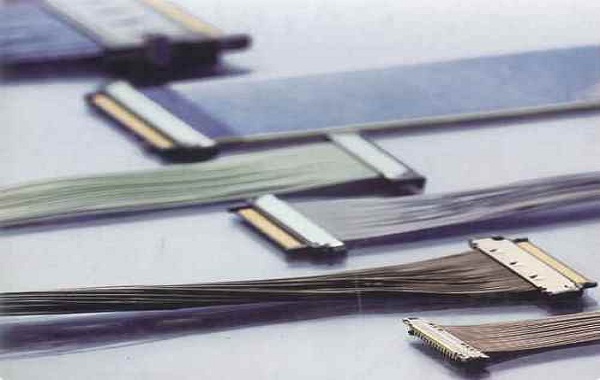

Pourquoi choisir un coaxial extrêmement fin pour la transmission différentielle ?

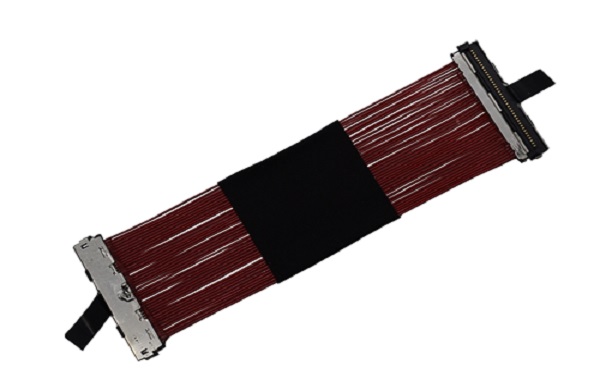

Le coaxial extrêmement fin possède une structure complète composée de conducteur central, couche isolante, couche de blindage et tresse de protection, ce qui lui confère des avantages naturels tels que le blindage indépendant, la faible perte et la faible interférence. Il peut non seulement répondre aux besoins de transmission à haute vitesse supérieure à 10 Gbps, mais aussi présenter des caractéristiques telles que le petit diamètre et une haute flexibilité, ce qui le rend très approprié pour les appareils à espace restreint tels que les modules de caméra, les ordinateurs portables, les caméras industrielles, etc. Dans les applications à haute vitesse différentielle, la structure uniforme et les performances électriques excellentes du Micro Coax peuvent significativement améliorer l'intégrité du signal. Cependant, en raison du manque de couplage fixe entre les câbles, il est nécessaire de contrôler précisément la longueur et la concordance du chemin lors du traitement.
Comment réaliser une impédance de transmission égale pour un câble coaxial extrêmement fin ?
Pour maintenir un chemin électrique cohérent entre deux axes coaxiaux, il est nécessaire de contrôler strictement les étapes de conception et de fabrication. Premièrement, la coupe des fils doit garantir une longueur physique uniforme, et des ajustements mineurs doivent être effectués si nécessaire pour compenser les différences de longueur ; deuxièmement, l'ensemble du câble doit maintenir une的材料一致性, pour éviter que les différences de milieu ne provoquent des variations de la vitesse de propagation ; lors du traitement, les deux fils doivent être disposés symétriquement pour assurer une flexion et une force uniformes ; après cela, il est nécessaire de confirmer par des équipements de test tels que TDR que les délais de propagation des deux lignes sont identiques, ce qui garantit une véritable "longueur électrique égale".
