L'effet de surface détermine l'importance du matériau.
Dans les environnements de transmission à haute vitesse et à haute fréquence, le courant se concentre principalement dans la couche superficielle du conducteur, c'est-à-dire l'effet de peau. Plus la fréquence est élevée, plus le courant tend à approcher la couche externe et presque plus le conducteur interne ne participe plus à la conduction. Par conséquent, les pertes et l'intégrité des signaux à haute vitesse sont presque entièrement déterminées par le matériau de la surface du conducteur. Comme le métal le plus conducteur, l'argent possède une faible résistance qui peut réduire considérablement les pertes à haute fréquence, permettant ainsi une clarté plus élevée du signal pendant la transmission. Par conséquent, le recouvrement de l'argent sur la surface des câbles est devenu une méthode essentielle pour améliorer les performances à haute vitesse.
Pourquoi choisir le cuivre argenté plutôt que l'argent pur ?

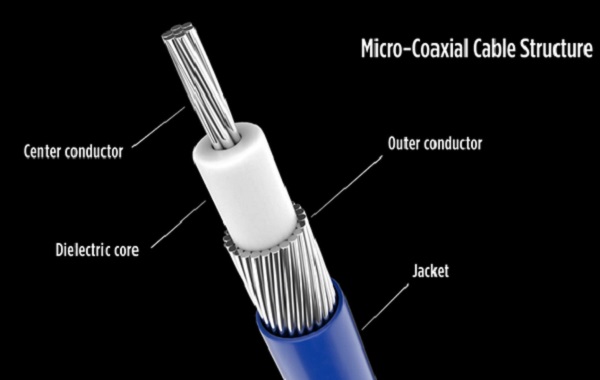

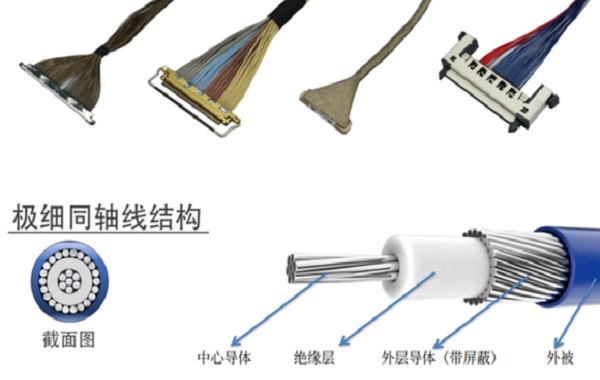

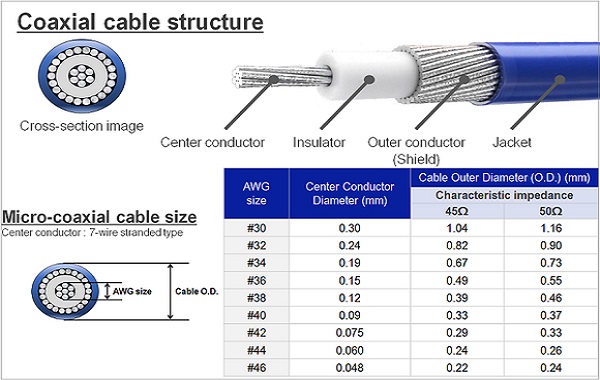

Bien que le conductivité électrique du silver soit la meilleure, le matériau pur d'argent est trop mou, coûteux et insuffisamment fort mécaniquement, ce qui ne convient pas comme noyau de conducteur fin. Le cœur en cuivre offre une excellente résistance mécanique et stabilité, tandis que le revêtement en argent assure le transfert de signal à haute vitesse et à faible perte le long de la surface. Cette combinaison de structure intègre les avantages des deux : la couche d'argent assume la tâche de conductivité à haute fréquence, le cœur en cuivre fournit le soutien structurel, et le revêtement en argent peut également améliorer la résistance à l'oxydation et la fiabilité à long terme. Pour des coaxiaux extrêmement fins d'un diamètre d'environ 0,1 mm, ce design "cuivre de base, argent de surface" est particulièrement crucial.
Troisième partie : Amélioration des performances et valeur réelle des applications des coaxiaux extrêmement fins

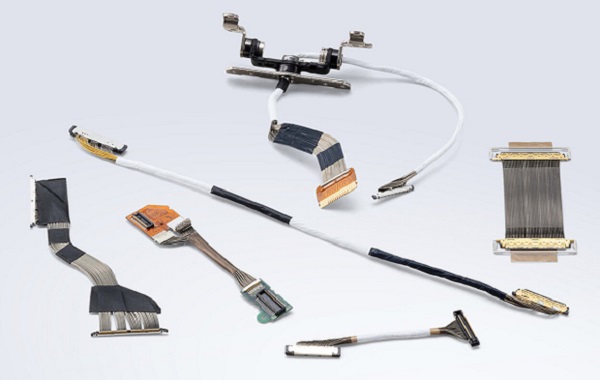

Les interfaces à haute vitesse telles que USB4, PCIe, MIPI, LVDS, etc., exigent une très haute précision en termes de perte, de réflexion et de cohérence d'impédance. Les conducteurs en cuivre recouverts d'argent peuvent significativement améliorer la perte d'insertion dans des coaxiaux extrêmement fins, améliorer la résistance à l'oxydation, renforcer la fiabilité de soudure, et garantir une structure d'impédance à haute cohérence, réduisant ainsi la déformation des graphiques d'œil et les erreurs de communication. Cela les rend de série standard dans les domaines tels que les appareils d'imagerie haute vitesse, les cartes mères des serveurs AI, les capteurs de conduite autonome et les modules 5G, et constitue une base importante pour assurer une sortie stable.
