Le cœur de la transmission à haute vitesse de USB4 40Gbps : pourquoi choisir des ensembles coaxiaux extrêmement fins est nécessaire ?

Avec la montée en puissance de la vitesse de transmission de l'interface USB4 jusqu'à 40Gbps, les câbles traditionnels ne peuvent plus répondre aux exigences strictes de l'impédance, des pertes et des performances de blindage des signaux haute fréquence. Pour réaliser une transmission stable, rapide et à faible perte dans un espace limité, les câbles coaxiaux extrêmement fins (Micro Coaxial Cable) deviennent le choix principal dans le domaine des connexions à haute vitesse. Leur avantage structurel et leurs caractéristiques électriques les rendent inévitables comme composants clés dans les appareils légers et les systèmes à haute performance.

---

I. Structure et avantage naturel d'un faisceau coaxial extrêmement fin

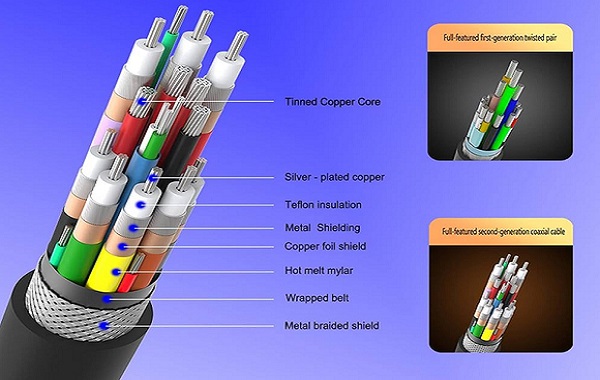

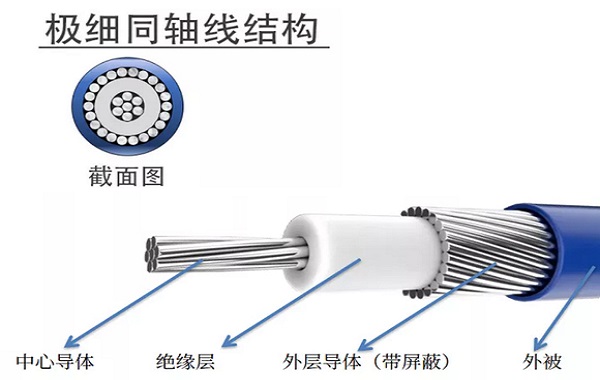

Un câble coaxial extrêmement fin est composé de conducteur central, isolant, couche de blindage et revêtement extérieur, formant ainsi une structure coaxiale complète, qui rend le chemin du signal hautement indépendant et doté d'une excellente capacité de contrainte électromagnétique. Pour des interfaces à haute vitesse telles que USB4, qui fonctionnent à des fréquences GHz, le contrôle EMI et l'intégrité du signal sont essentiels, et la conception coaxiale du micro coax permet de réaliser dans un espace compact une transmission basse en bruit de cross-talk, haute en blindage et haute en cohérence. Par conséquent, il est largement utilisé dans les liaisons à haute vitesse des cartes mères de laptops, des serveurs AI, des modules de caméra et de nombreux appareils portables.

---

Deuxièmement, la capacité technologique de support pour 40Gbps

L'extrême finesse des câbles coaxiaux est capable de répondre aux exigences de transmission rapide USB4 principalement grâce à quatre performances clés : le contrôle précis de l'impédance pour éviter les réflexions excessives des signaux à haute vitesse ; une faible perte d'insertion due à l'utilisation de conducteurs de haute pureté et de matériaux à faible constante diélectrique, qui maintiennent les signaux à haute fréquence clairs ; une forte structure de blindage pour réduire le bruit externe et la perturbation entre les paires de fils ; une conception miniaturisée et flexible qui lui permet de réaliser le pliage, le câblage et une utilisation fiable à long terme sous un diamètre de fil de 0,3 à 0,5 mm. Ces capacités garantissent ensemble la qualité de l'image des yeux et la stabilité de la transmission à haute vitesse de USB4.

---

Trois, les défis clés dans la pratique de l'ingénierie et les stratégies pour y faire face

Dans la pratique du développement, il n'est pas chose facile de faire fonctionner un câble en boucle à une vitesse de 40 Gbps. Une longueur de chemin de transmission trop grande entraîne une atténuation à haute fréquence, donc il faut réduire le chemin le plus possible et associer des circuits d'équilibrage ; une discontinuité d'impédance peut entraîner des réflexions, il faut optimiser la cohérence de la structure par le test TDR ; les connecteurs doivent utiliser des modèles spécialement conçus pour des protocoles à haute vitesse comme I-PEX, JAE, etc. ; et améliorer la fiabilité mécanique en contrôlant le rayon de courbure et en renforçant le matériau de blindage. Seule une coordination complète de la conception à la fabrication permet à la micro coax d'exploiter pleinement ses performances de transmission à haute vitesse.

---

Le câble coaxial extrêmement fin peut gérer des transmissions à haute vitesse de 40Gbps pour USB4, en dépendant de ses caractéristiques telles que la faible perte, la forte protection contre les interférences, l'homogénéité élevée et la miniaturisation flexible. Il est l'un des composants centraux du système de connectivité à haute vitesse moderne. Dans les domaines tels que le calcul par intelligence artificielle, les appareils électroniques grand public et la commande industrielle, le coaxial micro est devenu la solution préférée pour les liaisons à haut débit.

Je suis【Suzhou Huichengyuan Electronic Technology】，s'engage depuis longtemps dans le développement et la personnalisation de câbles en tresse pour signaux à haute vitesse et de câbles coaxiaux extrêmement fins, fournissant aux clients des solutions de connexion fiables et à haute performance. Bienvenue à nous contacter.Zhang jingli : 18913228573 (微信同号)。
