Dans les produits électroniques tels que les écrans à haute vitesse, les caméras, les ordinateurs portables, les équipements industriels, etc., les ensembles coaxiaux extrêmement fins sont généralement situés entre la carte mère, le module d'affichage ou le module fonctionnel, et constituent une partie clé des liaisons de signaux à haute vitesse. Ils ont une taille petite, des conducteurs et des structures de blindage fins, et doivent en même temps s'adapter à des espaces étroits, des mouvements d'axe et des flexions à long terme. Par conséquent, toute anomalie dans l'un des éléments peut se manifeste par un écran coloré, un écran clignotant, un écran noir, une perte d'image, des anomalies de communication ou des pannes intermittentes. Lorsque les ingénieurs analysent la défaillance des produits, s'ils ne vérifient que les puces et les PCB et ignorent les ensembles de câbles, ils risquent de manquer la véritable source de défaillance. En particulier pour les signaux à haute vitesse, la structure des câbles, la qualité des connexions, les contacts des connecteurs et l'ordre des câbles peuvent tous influencer la stabilité finale du signal. Par conséquent, bien que les ensembles coaxiaux extrêmement fins appartiennent aux composants de connexion passifs, ils peuvent devenir des points de défaillance à surveiller de près dans le système complet.

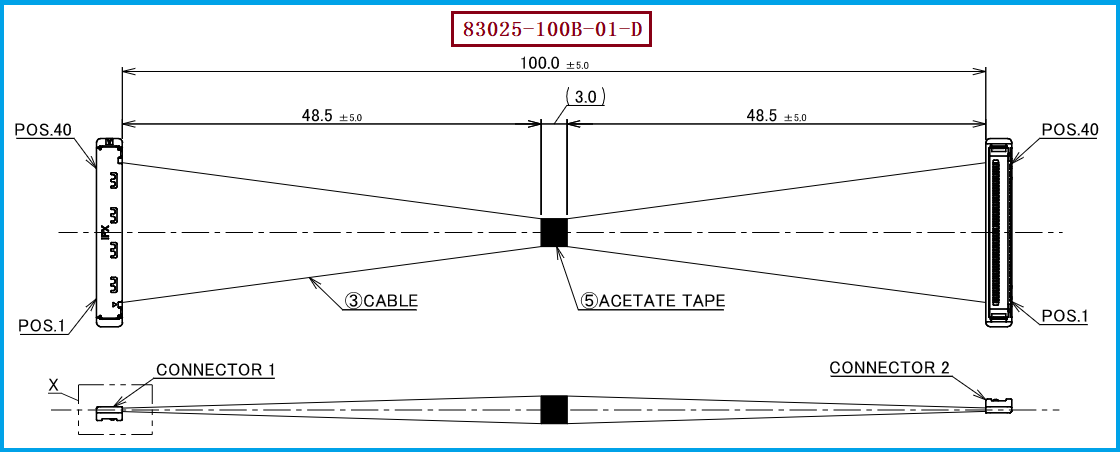

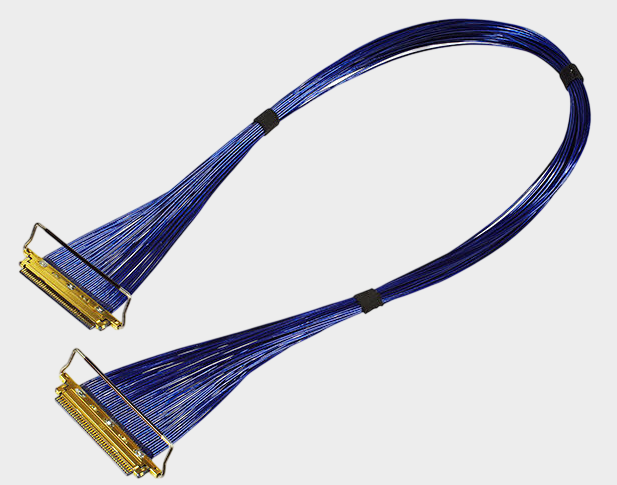

Par exemple, pour l'I-PEX 83025-100B-01-D correspondant à ce produit, il appartient à la série CABLINE®-SS 40P coaxial mince. Les informations officielles indiquent une longueur de 100 mm, un câble Micro-Coaxial Cable AWG#40, et une affectation des broches 1-1. Le connecteur terminal du câble est le modèle 20373-R40T-06, correspondant au boîtier de connecteur CABLINE®-SS 40Pin, avec une pitch des contacts de 0,4 mm ; le connecteur femelle de la carte est le modèle 20374-R40E-31. La page officielle d'I-PEX liste également le modèle 82889-100B-02-D de 40P, 100 mm, modèle 1-N. Par conséquent, lors de la réparation ou de la substitution, l'ingénieur ne peut pas juger que les deux peuvent être interchangeables simplement parce qu'ils sont tous deux 40P, 100 mm. Il doit plutôt vérifier davantage la structure de la numérotation des fils. Les informations officielles montrent également que CABLINE®-SS utilise une structure à angle droit vertical avec un pitch de 0,4 mm, compatible avec 10P à 50P, et peut être associé aux câbles micro-coaxiaux AWG36, AWG38, AWG40, AWG42.
Le câble coaxial extrêmement fin peut présenter des dysfonctionnements qui ne sont pas nécessairement aussi simples que "le fil est rompu". Pour les liaisons de signaux à haute vitesse, la dimension des câbles, la cohérence de la structure, la continuité de l'impédance et la qualité de fabrication de la zone de connecteur ont toutes un impact sur la transmission des signaux ; dans les équipements réels, si le câble est soumis à des flexions répétées, à des tensions ou à des mouvements d'axe, il est également nécessaire de surveiller l'état des connecteurs et des points de connexion. Les conditions de test de 40P fournies par le détail du produit officiel CABLINE®-SS sont Micro-Coaxial Cable, AWG#40, 45Ω, 100mm, et l'assignation des broches est GSSGSSG, avec une application de vérification de transmission à haute vitesse de 16Gbps/Lane ; l'officiel met également en avant son design de double point de contact W-Point, utilisé pour améliorer la fiabilité de contact entre les connecteurs mâle et femelle. Par conséquent, pour les ingénieurs, il est nécessaire de considérer le câble coaxial extrêmement fin comme une chaîne de connexion complète lors de la détection des dysfonctionnements du produit, et non pas de se contenter de tests de continuité simples ; pour les acheteurs, il est préférable d'éviter d'acheter des substituts uniquement en fonction de l'apparence ou de la similarité des numéros de pièce des connecteurs, et de confirmer en même temps les caractéristiques du câble, le nombre de broches, le Pitch, la longueur, l'ordre des câbles et les exigences d'application réelles.

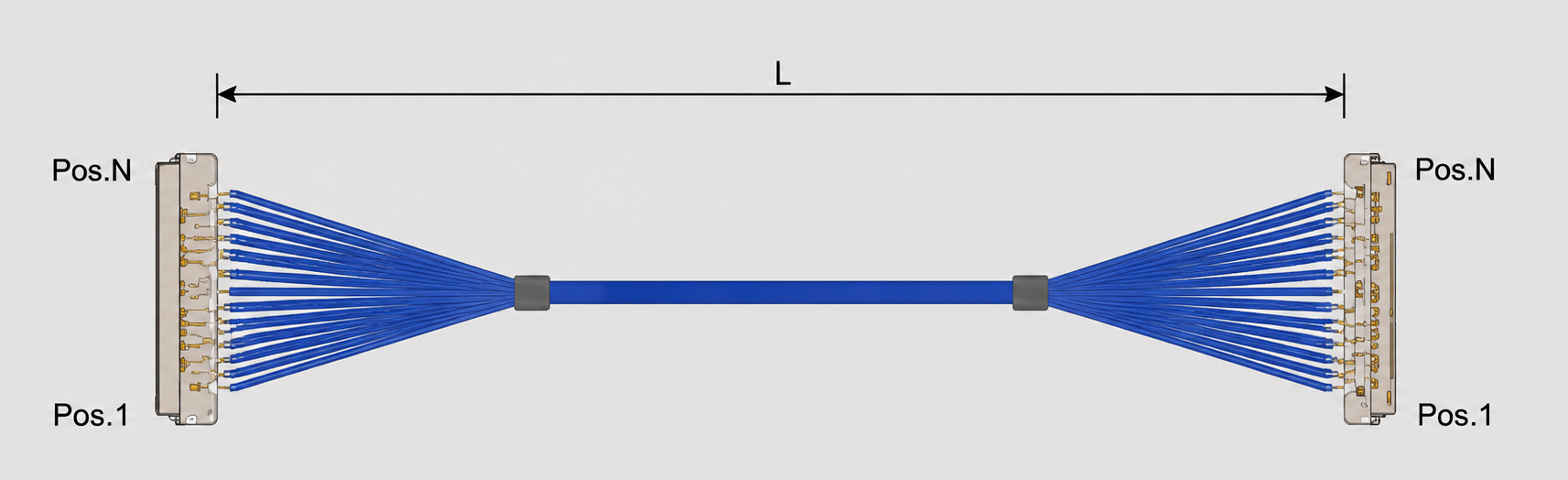

Pour le développement de compatibilité de remplacement de I-PEX 83025-100B-01-D, il est recommandé de verrouiller d'abord les conditions d'identification centrales du produit original : 40 PIN, 0.4mm Pitch, 100mm, câble coaxial micro AWG#40, câble de 1-1 et connecteur 20373-R40T-06, puis de procéder à la validation des échantillons en fonction de l'espace global du système, de la méthode d'installation et des exigences de signaux à haute vitesse. Il est particulièrement important de noter que les produits officiels CABLINE®-SS 40P existent à la fois en 1-N et en 1-1, donc les câbles de remplacement doivent être fabriqués conformément à l'Assignment réel des broches et non pas simplement copier le modèle de connecteur. Pour les acheteurs, si le cycle de livraison, le coût ou le canal de fourniture du fabricant change, les paramètres ci-dessus peuvent être utilisés comme base pour l'obtention de devis et la confirmation technique des fournisseurs de remplacement ; pour les ingénieurs, il convient de vérifier davantage la fiabilité des terminaisons, la compatibilité de l'assemblage, l'intégrité des signaux à haute vitesse et les conditions réelles de flexion. Notre société peut fournir : la solution de câble de remplacement compatible avec I-PEX 83025-100B-01-D, capable de produire des câbles coaxiaux extrêmement fins en fonction des spécifications existantes, de faire des échantillons et de développer des remplacements compatibles, aidant les clients à réaliser des remplacements nationaux et à optimiser la chaîne d'approvisionnement pour les câbles d'origine.
