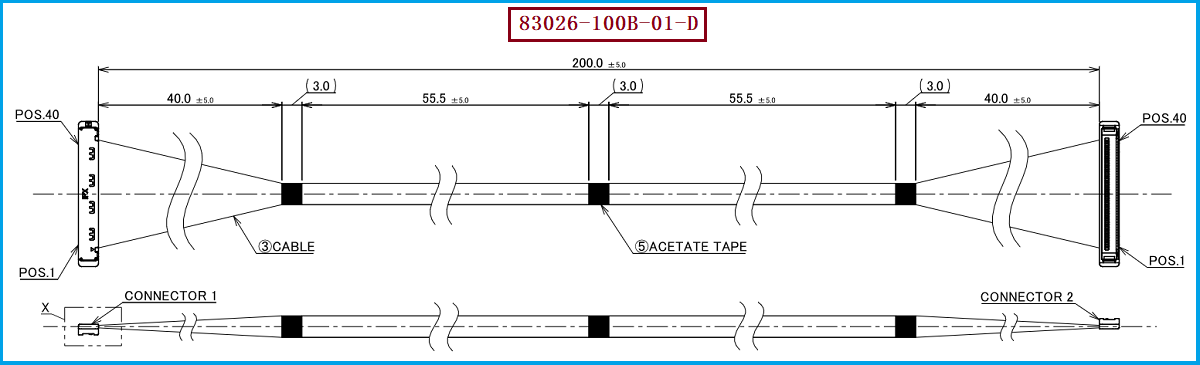

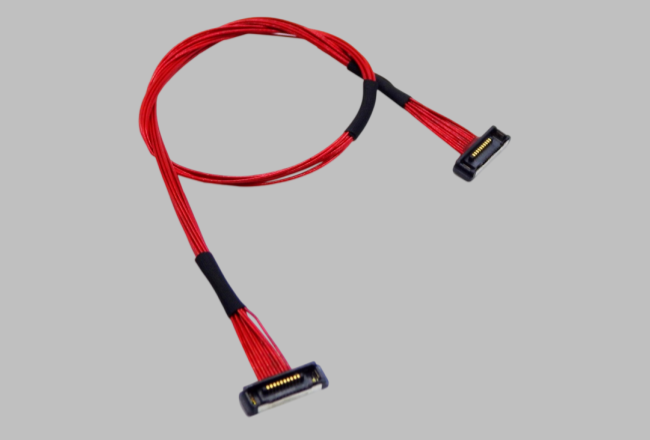

Très fins, les ensembles coaxiaux à section réduite ont une dimension petite et un fil central fin, mais ils supportent souvent la transmission de signaux différentiels à haute vitesse, donc la fiabilité ne peut pas être jugée uniquement par "si ils peuvent passer normalement", mais aussi en considérant à la fois mécanique, électrique et état d'utilisation à long terme. Par exemple, pour le modèle I-PEX 83026-100B-01-D, il appartient à la gamme CABLINE®-SS 40P Micro-Coaxial Cable Harness, avec des spécifications de 40P, 200mm, AWG#40, 1-1, et les connecteurs de câble utilisent 20373-R40T-06. Les informations officielles d'I-PEX indiquent que CABLINE®-SS utilise un pitch de contact de 0,4mm, une structure d'angle droit vertical, et une conception de double point de contact W-Point ; l'officiel fournit également des longueurs différentes comme 40P, 100mm/200mm/300mm, et des configurations d'ensemble de câble différentes comme 1-N, 1-1. Pour les ingénieurs, cela signifie que la fiabilité des ensembles coaxiaux à section réduite est un problème systémique, et qu'une déviation à l'un quelconque des aspects suivants - connecteurs, câbles, numérotation des câbles, longueur et état d'assemblage - peut affecter la stabilité finale d'utilisation.
La plus importante des fiabilités des câbles à hautes vitesses est la conservation à long terme de caractéristiques électriques stables. Les informations officielles d'I-PEX indiquent que le câble micro-coaxial CABLINE®-SS supporte AWG36, AWG38, AWG40, AWG42, dont l'AWG42 est spécialement noté pour un mismatch deimpédance caractéristique; en même temps, les conditions de test à haute vitesse officielles pour CABLINE®-SS 40P sont AWG#40, 45Ω, 100mm, GSSGSSG. Par conséquent, pendant le développement de câbles de remplacement, si les spécifications du câble, la structure coaxiale, les caractéristiques d'impédance ou les procédés de termination subissent des changements明显, il est nécessaire de refaire la validation de l'intégrité des signaux. Pour 83026-100B-01-D, le câble micro-coaxial AWG#40 est utilisé réellement, il ne faut pas le considérer comme une alternative complète et équivalente simplement parce que les connecteurs de la même série peuvent être adaptés à divers AWG. Lorsque les ingénieurs conçoivent des applications à haute vitesse pour les affichages, les caméras ou les transmissions de données, ils doivent accorder une attention particulière à la continuité d'impédance, aux interférences croisées, aux pertes de signaux et à l'uniformité électrique de la zone de termination.
La fiabilité des faisceaux coaxiaux extrêmement fins est étroitement liée à l'environnement mécanique. Le CABLINE®-SS utilise une structure étroite, et le fabricant I-PEX a démontré que, après l'assemblage du connecteur avec des faisceaux coaxiaux extrêmement fins, il est possible de traverser un petit axe, ce type de structure est particulièrement adapté aux appareils à espace limité, mais cela signifie également que lors de l'assemblage réel des câbles, il faut prendre en compte l'arc de courbure, la méthode de fixation et la concentration de stress à proximité du connecteur. Si les câbles sont pliés excessivement, tirés de manière répétée, comprimés localement ou soumis à des stress mécaniques prolongés après l'assemblage, cela peut entraîner une charge supplémentaire pour la structure interne des coaxiaux extrêmement fins et les parties de terminaison, augmentant ainsi le risque de dysfonctionnement du signal ou de fiabilité des connexions. Le CABLINE®-SS utilise une structure à double point de contact W-Point, et le fabricant explique que cette structure, par rapport à la méthode de contact unique, peut maintenir une bonne qualité de contact dans des conditions environnementales défavorables, donc lors du développement de remplacement, en plus de se concentrer sur la question de savoir si le connecteur peut "être inséré", il faut aussi prêter attention à la stabilité mécanique réelle après l'assemblage et à la fiabilité à long terme de la zone de connexion.
Pour la sélection et le remplacement de I-PEX 83026-100B-01-D, les ingénieurs et les acheteurs recommandent d'utiliser les spécifications complètes comme critère de jugement, et non pas seulement selon "CABLINE®-SS 40P" pour les achats. Ce modèle doit être principalement confirmé pour les informations 40P, 200mm, AWG#40, 1-1, 20373-R40T-06, 0.4mm Pitch, etc., et il faut également confirmer l'espace d'installation réel de l'équipement, la direction de sortie, le chemin de flexion et les exigences des signaux à haute vitesse. Dans les connecteurs recommandés par I-PEX officiel pour 40P, le Plug Housing de la tresse est 20373-R40T-06, et le Receptacle correspondant est 20374-R40E-31; tandis que la gamme d'adaptation du câble Micro-Coaxial de la série CABLINE®-SS couvre AWG36/AWG38/AWG40/AWG42, donc si une développement de remplacement est effectué, il faut correspondre spécifiquement au AWG#40 réel du produit original, et non pas choisir simplement d'autres AWG. Notre entreprise peut fournir : une solution de câble de remplacement compatible avec I-PEX 83026-100B-01-D, qui peut se concentrer sur la correspondance de la tresse fine pour les spécifications centrales 40P, 200mm, AWG#40, 1-1 et 20373-R40T-06, etc., et ajuster la longueur du câble, l'ordre du câble et la solution de câble en fonction de la structure de l'équipement et des besoins d'application du client, fournissant un soutien de remplacement compatible pour la validation de l'ingénierie, la fabrication de prototypes et les achats en volume.
