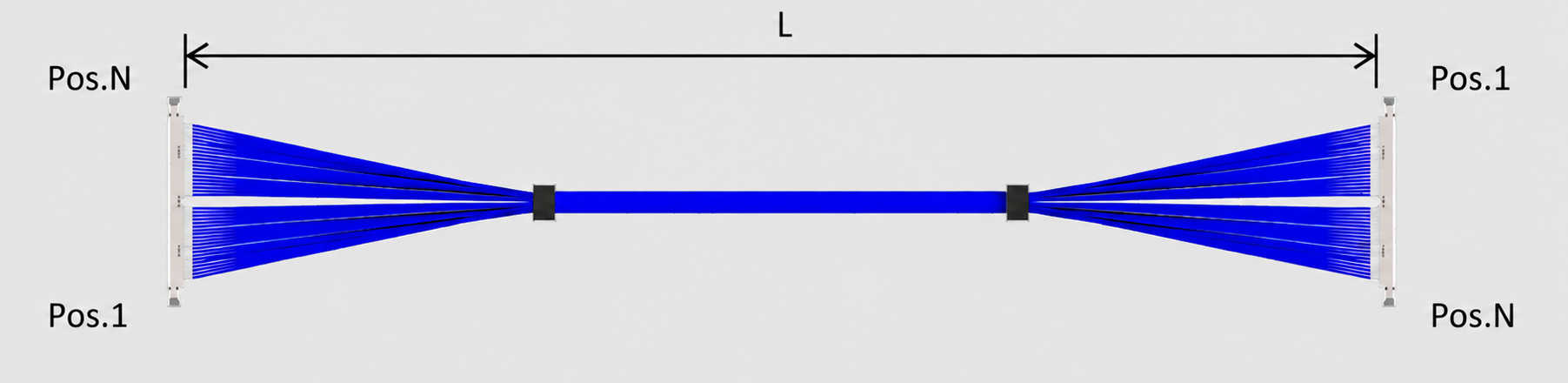

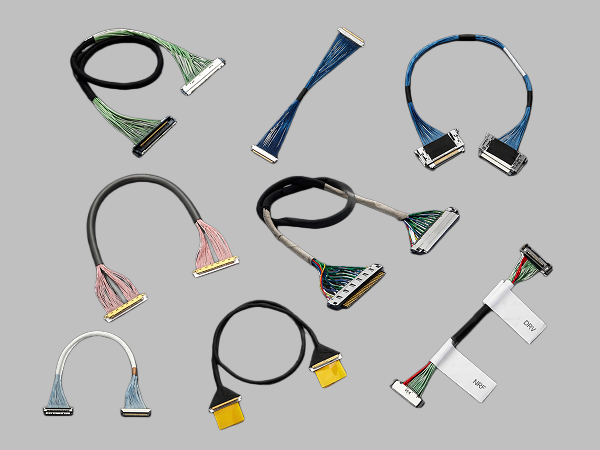

Dans les ordinateurs portables, les modules d'affichage, les dispositifs de caméra, les équipements VR/AR et d'autres appareils électroniques minces, l'espace PCB devient de plus en plus compact, tandis que le nombre de canaux de signaux à haute vitesse augmente constamment. Dans cette tendance de conception, il est nécessaire de répondre à la transmission de signaux à haute vitesse tout en contrôlant l'espace occupé par les câbles. Les câbles coaxiaux extrêmement fins deviennent progressivement une importante solution pour les ingénieurs lors des connexions internes à haute vitesse. Ce produit présenté est la série I-PEX CABLINE®-UA II de câbles coaxiaux extrêmement fins, avec le numéro de série 82148-100B-02-D. Ce modèle est un câble de démo officiel de 32 broches de 200 mm de long, utilisant la structure de câble coaxial Micro; ses extrémités de câble utilisent le connecteur 20497-032T-30, un connecteur de 32PIN, 0.3MM Pitch. Les informations officielles d'I-PEX indiquent que la série CABLINE-UA II utilise des espaces entre têtes de 0.3mm, une structure de angle droit vertical, et prend en charge 26/32/40/50Pin, et est destinée aux appareils électroniques de petite taille où l'espace est limité.
Pour les ingénieurs, l'attention est vraiment portée sur le contrôle de l'impédance, l'intégrité du signal, la perte d'insertion, la perte de retour, la perturbation croisée et les performances de blindage pour les transmissions à haute fréquence. Les documents officiels de I-PEX CABLINE-UA II indiquent une capacité de transmission de référence de 5Gbps/lane NRZ et listent les normes d'applications de référence telles que USB 3.1 Gen 1, V-by-One HS 1.4, HDMI 1.3, eDP et MIPI. Il est important de noter que ces informations sont celles des applications de référence du connecteur, et que les performances réelles de transmission du câble doivent être vérifiées en combinant les spécifications spécifiques de Micro Coax, la longueur du câble, la structure du connecteur, le PCB et la conception SI de l'ensemble du système.

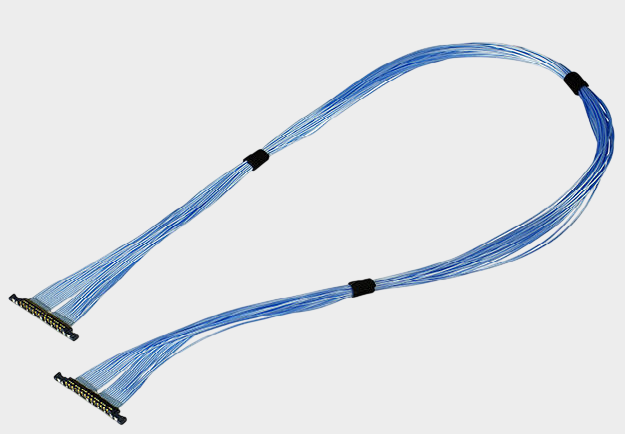

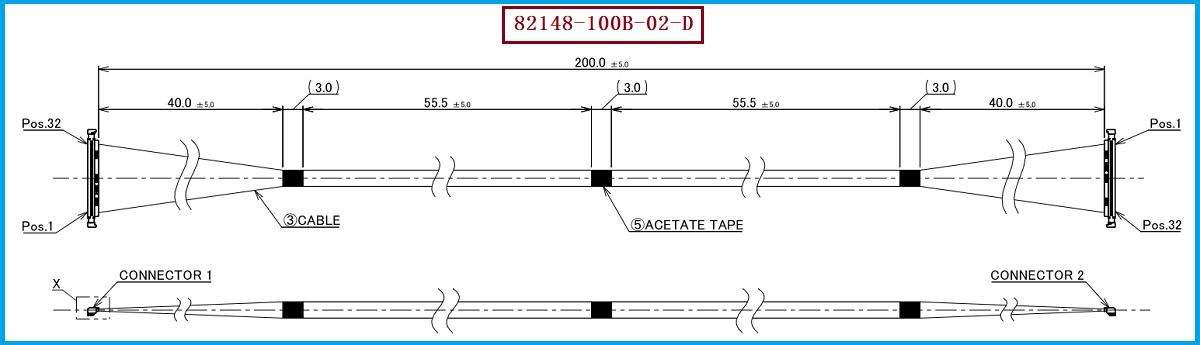

De l'examen spécifique de la série 82148-100B-02-D, cette connexion correspond à CABLINE-UA II 32P, 200mm, 1-N, utilisant un connecteur de câble 20497-032T-30, 32PIN, avec une espacement de 0,3MM. Pour les ingénieurs, lors de la conception de remplacement, ils ne doivent pas se contenter de considérer les deux paramètres "32Pin" et "0,3mm", mais doivent également vérifier simultanément la structure de connexion, le AWG du câble, l'impédance, la longueur, la définition des broches, la direction de sortie et l'espace d'assemblage final. En particulier pour les applications de signaux à haute vitesse, la qualité de connexion et la continuité de l'impédance de la connexion affectent également l'intégrité finale du signal.
Pour les acheteurs, les alternatives doivent non seulement se concentrer sur le prix unitaire, mais aussi sur la correspondance des numéros de pièce, des modèles de connecteurs, des spécifications 32PIN/0.3MM, la longueur du câble, l'ordre des conducteurs, la impedance, le diamètre extérieur, la cohérence de l'extrémité et la capacité de livraison en lots. Pour les ingénieurs, il est recommandé de procéder à des tests de continuité, de résistance à la tension, d'isolement, d'impédance et d'intégrité des signaux à haute vitesse au stade du prototype, puis de confirmer la fiabilité en fonction de la structure réelle de l'équipement. Sur la base des exigences de structure et de spécification du modèle d'usine 82148-100B-02-D, notre société peut fournir : une solution de câble de remplacement compatible avec I-PEX 82148-100B-02-D, qui peut être adaptée aux dessins, échantillons et exigences techniques existants du client pour la fabrication de prototypes de câbles coaxiaux extrêmement fins, la correspondance des spécifications et la production en série, offrant un soutien aux clients qui ont besoin de solutions de câbles nationaux et compatibles.
