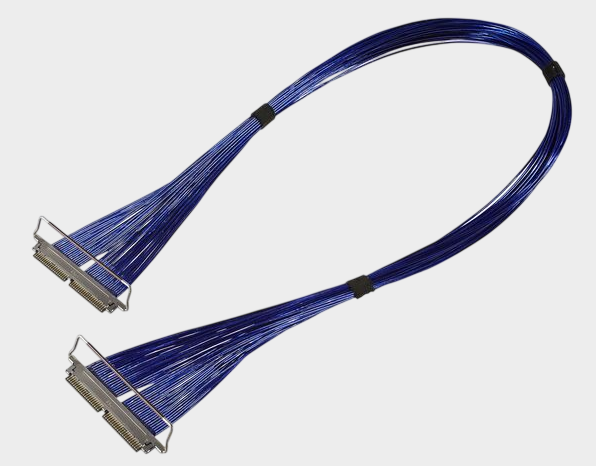

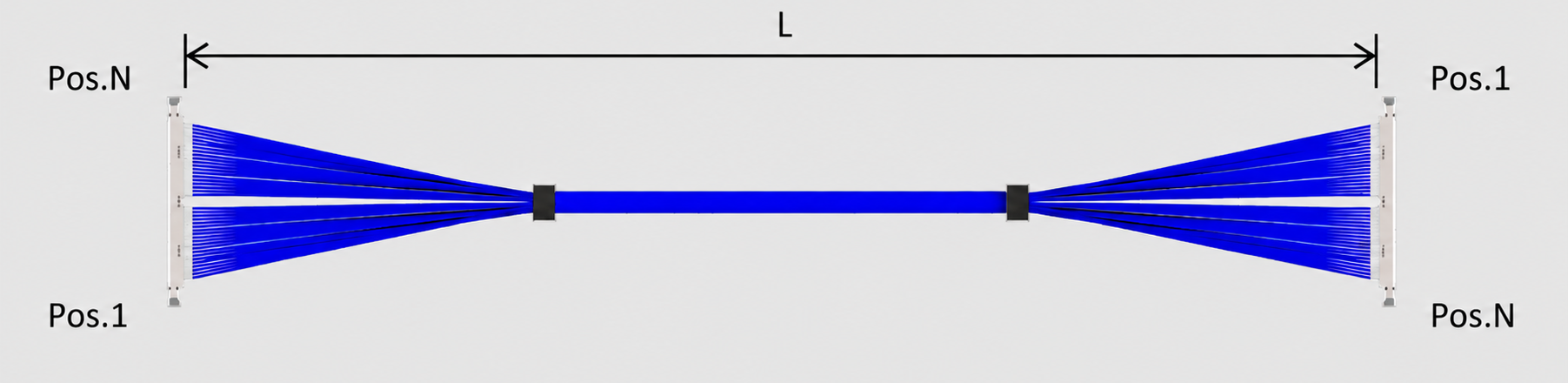

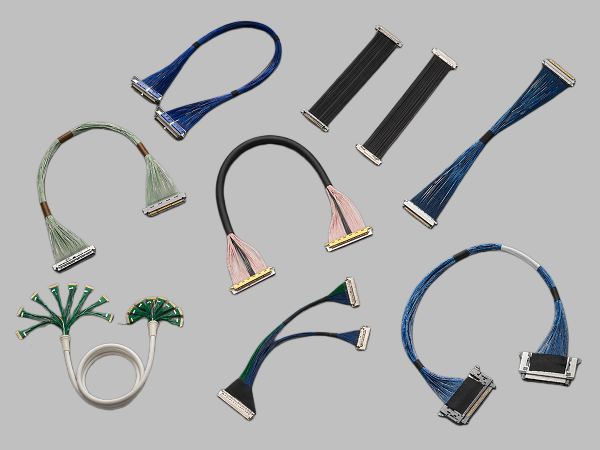

Dans les ordinateurs portables, les tablettes, les modules d'affichage, les modules de caméra et d'autres appareils électroniques légers, l'espace de connexion interne continue de se compresser, tandis que le nombre de canaux de signaux à haute vitesse augmente constamment, ce qui pose des exigences plus élevées en termes de dimension des câbles, de transmission de signaux et de fiabilité des connexions. I-PEX CABLINE®-UA II est une solution de connexion coaxiale extrêmement fine à 0,3 mm conçue pour ces applications, où l'I-PEX 82896-100B-02-D est un câble de câblage coaxial micro avec une structure de 32 broches, 300 mm et 1-N, utilisant du matériel coaxial extrêmement fin AWG#44 de 50 Ω. Le connecteur de fin de câble utilisé avec ce câble est le modèle 20497-032T-30, adapté au coaxial extrêmement fin AWG#44. D'après les informations officielles d'I-PEX, CABLINE®-UA II utilise une structure en angle droit vertical, avec une hauteur d'environ 1,27 ± 0,1 mm et une profondeur d'environ 2,9 mm, ce qui permet de fournir des spécifications de 26P, 32P, 40P et 50P, et est adapté aux scénarios de connexions de signaux à haute vitesse dans des espaces compacts.
Les coaxiaux extrêmement fins sont généralement composés de conducteur central, couche isolante, couche de blindage et gaine extérieure, leurs caractéristiques principales étant de maintenir une transmission de fréquence haute relativement stable sous un diamètre extérieur très petit. Comparativement aux fils mono-conducteurs ordinaires, la structure coaxiale peut former un chemin de transmission de signal plus clair par le biais de la couche de blindage, ce qui est avantageux pour contrôler les interférences électromagnétiques et les interférences de transmission dans les applications de signaux numériques à haute vitesse; en même temps, des fils plus fins tels que AWG#44 peuvent réduire l'espace et le poids globaux du câble. Pour des câbles de haute densité comme 82896-100B-02-D avec 32P, 32 coaxiaux extrêmement fins peuvent être concentrés dans un connecteur compact, permettant de réaliser la transmission de signaux multiplexés dans un espace interne de l'équipement limité. CABLINE®-UA II utilise un Pitch de contact de 0,3 mm, une conception de接地 multiples, et offre une capacité de transmission de référence de 5 Gbps/lane NRZ. L'entreprise officielle a également introduit que sa structure Plug miniature peut être utilisée pour traverser des espaces étroits tels que les axes de rotation, ce qui le rend particulièrement adapté aux besoins de connexion à faible épaisseur, haute densité et haute vitesse des signaux.

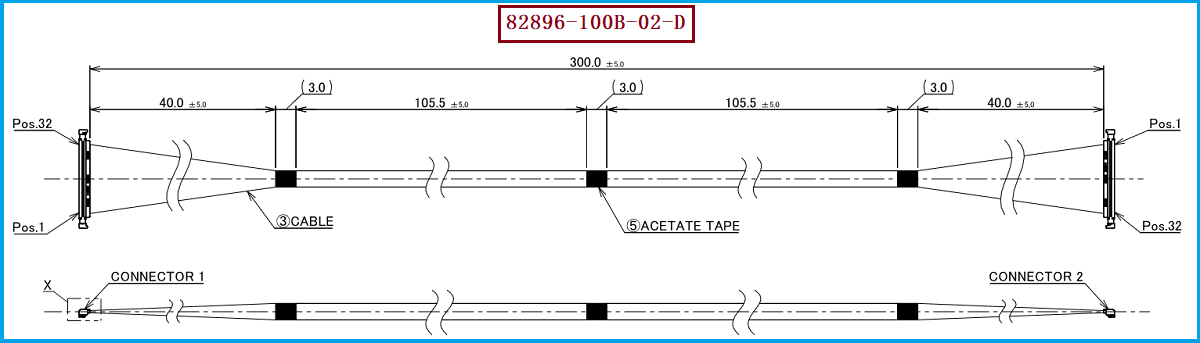

Pour les ingénieurs, lors du choix du câble I-PEX 82896-100B-02-D ou de l'alternative de câble de développement compatible, il ne faut pas se contenter de vérifier les deux paramètres "32P" et "300mm", mais aussi de confirmer les conditions clés telles que le connecteur, l'ordre des conducteurs, le diamètre du fil, l'impédance, la structure de terminaison et la longueur du câble. Ce modèle correspond à 32P, AWG#44, câble micro-coaxial de 50Ω, 300mm, 1-N, et le connecteur de fin de fil est 20497-032T-30. Selon les informations officielles d'I-PEX, le câble micro-coaxial CABLINE®-UA II supporte AWG42, AWG44 et AWG46, où l'AWG44 a une courant nominal de 0,19A/contact. Pour les acheteurs, il est important de vérifier les numéros de pièce des fournisseurs d'origine, la correspondance des connecteurs de remplacement, les spécifications du fil et la taille réelle de livraison, afin d'éviter de juger de la compatibilité uniquement sur la base de "même nombre de pins, même AWG". En particulier pour les câbles de signaux à haute vitesse, il est nécessaire de vérifier davantage les indicateurs tels que l'impédance, la perte d'insertion, la perte de retour, la interférence et l'EMI en fonction de l'application de l'ensemble du produit.
Si l'équipement a été initialement conçu pour utiliser l'I-PEX 82896-100B-02-D, il est recommandé de procéder à une substitution en développement en se basant sur les plans originaux et les conditions d'assemblage réelles, en confirmant chaque élément, à savoir le modèle de connecteur, la définition des 32 broches, la longueur de câble de 300 mm, la relation de connexion 1-N, le câble coaxial micro AWG#44 et les dimensions de traitement des extrémités. CABLINE®-UA II propose également des solutions de différentes longueurs de 100 mm, 200 mm et 300 mm pour 32 broches, de sorte que, si la structure du produit le permet, la longueur peut être réconfirmée en fonction de l'espace de câblage réel ; mais les numéros de pièce de différentes longueurs et de différentes méthodes de connexion ne peuvent pas être considérés directement comme équivalents. Pour les projets de substitution nationaux, il est recommandé de commencer par faire des échantillons avant de les tester sur des projets tels que le passage du courant, l'isolement, la résistance à la tension, les dimensions, la traction, le pliage et l'intégrité des signaux à haute vitesse, et de passer à la production en série une fois que les performances mécaniques, électriques et des signaux répondent aux exigences de l'équipement. Notre société peut fournir des solutions de câbles substituts compatibles avec l'I-PEX 82896-100B-02-D, qui peuvent être développées pour la substitution nationale autour du connecteur 20497-032T-30, du câble coaxial extrêmement fin AWG#44, de la longueur réelle, des positions des broches et de la structure de sortie de câble du client, fournissant ainsi un soutien de câble pour le choix et l'achat nationaux pour les ingénieurs.
