Dans les ordinateurs portables, les tablettes, les modules d'affichage, les appareils de caméra et d'autres produits électroniques où l'espace est limité, les connexions internes doivent à la fois répondre à la transmission de signaux à haute vitesse et réduire au maximum l'espace occupé par les câbles, donc les coaxiaux extrêmement fins deviennent progressivement une importante solution pour les connexions à haute densité. Par exemple, la série I-PEX CABLINE®-UA II, dont les connecteurs utilisent une Pitch de Contact de 0,3 mm et une structure d'angle droit vertical, prend en charge 26 Pins, 32 Pins, 40 Pins et 50 Pins, et peut correspondre aux câbles micro-coaxiaux AWG42, AWG44, AWG46 ; les informations officielles de I-PEX indiquent également que le diamètre extérieur maximal du Micro-Coax est de 0,3 mm. Pour les ingénieurs, "extrêmement fin" ne signifie pas seulement un diamètre extérieur de câble petit, mais nécessite également de réaliser la conception structurale du conducteur central, de l'isolant, de la couche de blindage, etc. dans une surface de section limitée, tout en tenant compte des exigences d'impédance, d'intégrité des signaux et de fiabilité mécanique. Par conséquent, lors du choix pratique, on ne peut pas simplement penser que plus le câble est fin, mieux c'est, mais il faut déterminer en combinant la vitesse de transmission, la longueur, l'espace, les plis et les exigences électriques.
Pour parler de "combien de mm peut être le diamètre du cœur d'une fine ligne coaxiale", il faut d'abord distinguer le diamètre du conducteur du cœur et le diamètre extérieur complet du coax. L'AWG est une manière de représenter la spécification du conducteur, qui ne correspond pas au diamètre extérieur du coax fin. Prenez CABLINE®-UA II comme exemple, la spécification Micro-Coax officiellement adaptée par I-PEX a atteint AWG46, et le diamètre extérieur maximal du câble est de 0,3 mm; cela montre que le coax fin peut effectuer des transmissions de signaux à haute vitesse dans un espace très limité. En regardant les dimensions théoriques courantes de l'AWG, le diamètre théorique du conducteur circulaire solide pour AWG46 est d'environ 0,13 mm, et pour AWG44, d'environ 0,16 mm; mais le Micro-Coax peut utiliser des torsions, des revêtements et différentes structures de conducteurs, donc en ingénierie, on ne peut pas remplacer directement la valeur de conversion de l'AWG par la taille réelle du cœur. Enfin, il faut se référer à la spécification détaillée du câble et aux données mesurées. Pour les acheteurs, si le fournisseur ne donne que "un coax fin AWG44", il devrait encore vérifier les paramètres tels que la structure du conducteur, le diamètre de l'isolant, la structure de blindage, le diamètre du câble fini et l'impédance, afin de déterminer s'il répond véritablement aux exigences du design original.

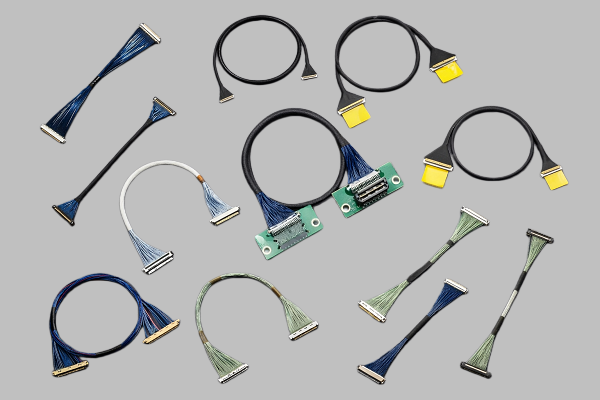

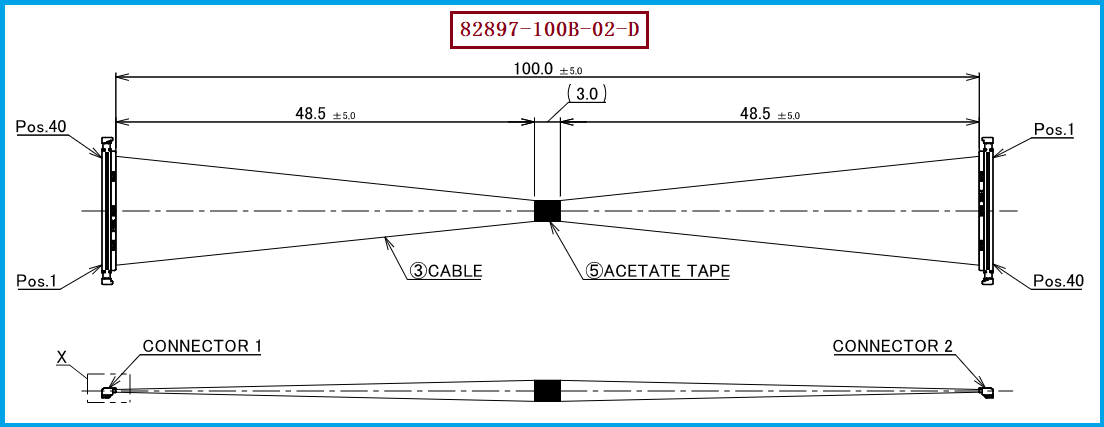

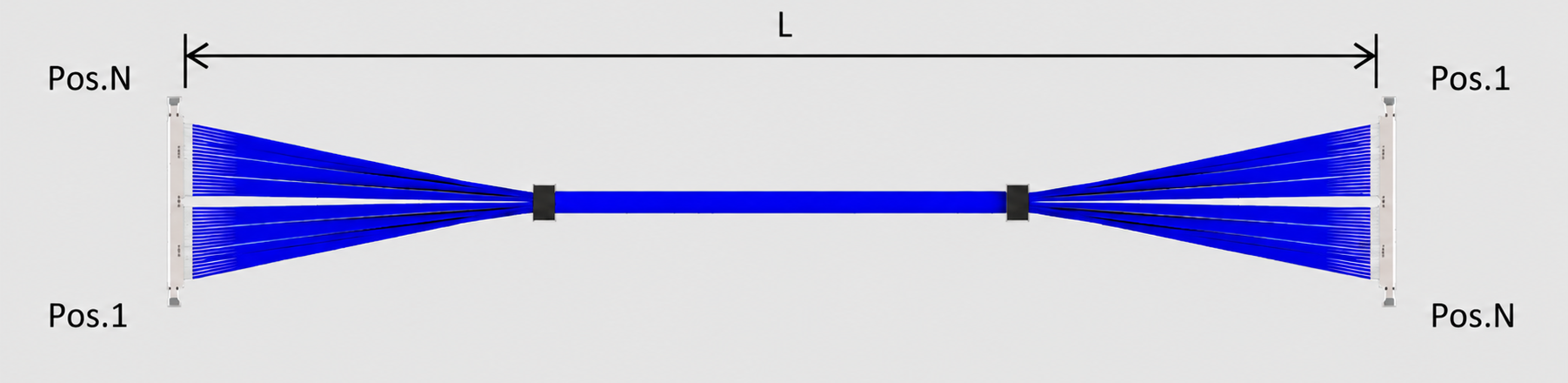

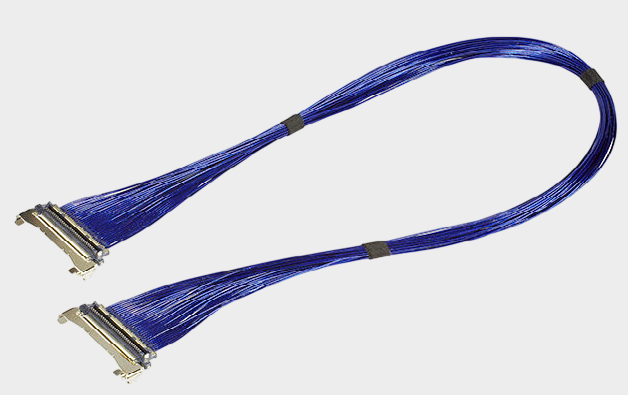

Le modèle de produit correspondant est I-PEX 82897-100B-02-D, qui appartient à la série CABLINE®-UA II 40Pin coaxial très fine, de longueur standard de 100mm, structure 1-N, utilisant la solution de câble micro-coaxial. Le connecteur de fin de câble correspondant à cette série est le modèle 20497-040T-30, connecteur de 40PIN, correspondant à la distance de contact de 0,3mm du CABLINE®-UA II. Selon les informations du connecteur officiel d'I-PEX, 20497-040T-30 appartient à l'assemblage de boîtier de connecteur, la version 40Pin des dimensions pertinentes, la dimension A est de 17,0mm; Les informations sur l'ensemble du produit CABLINE®-UA II indiquent que la largeur du connecteur de la version 40Pin est calculée selon 5,0+0,3×Pin, soit environ 17,0mm. Pour les ingénieurs, lors du développement de ce type de câble de remplacement, il ne faut pas vérifier uniquement "40PIN", mais également vérifier les modèles de connecteurs, l'écartement de 0,3mm, la spécification AWG du câble, l'impédance, la longueur du câble, la définition des broches et la structure de termination des deux extrémités; Pour les acheteurs, ces paramètres sont l'important critère pour juger de la capacité des produits de différents fournisseurs à remplacer réellement les câbles d'origine. Notre entreprise peut fournir des solutions de remplacement de câbles compatibles avec I-PEX 82897-100B-02-D, et peut effectuer la correspondance de spécification et la fabrication de fabrication de câbles coaxiaux très fins en fonction des échantillons, plans ou paramètres techniques fournis par le client.
Pour les projets nécessitant un remplacement de l'I-PEX 82897-100B-02-D, il est recommandé aux ingénieurs et aux acheteurs de vérifier en suivant l'ordre "connecteur - nombre de broches - espacement - câble - impédance - longueur - définition de la connexion". CABLINE®-UA II officiellement prend en charge 26P, 32P, 40P, 50P, et prend en charge le câble coaxial micro AWG42, AWG44, AWG46. Le produit cible est de 40PIN, par conséquent, il convient tout d'abord de vérifier si la structure de 40PIN correspondante à 20497-040T-30 avec un espacement de 0,3mm, puis de vérifier les spécifications réelles du câble coaxial extrêmement fin utilisé ainsi que ses paramètres électriques. Si le projet est particulièrement sensible à l'espace, il est également important de prêter attention au diamètre extérieur du câble et à l'espace de flexion; dans les exemples de cas fournis par les documents officiels d'I-PEX, le câble de connexion UA II 26Pin avec un diamètre extérieur de 0,29mm peut passer par un tube ou un flexible avec un diamètre interne de Φ2,65mm, ce qui montre la conception de la série pour les applications de petit espace, de passage de câble dans un axe. Par conséquent, la solution de remplacement ne peut pas se contenter de chercher "modèles identiques" ou "dimensions proches", mais doit être basée sur la vérification de l'association réelle du connecteur, de la définition des broches, des spécifications du câble et de la validation des performances électriques. Pour les échantillons de projet, les alternatives nationales, les achats en vrac ou le passage à la chaîne d'approvisionnement originale, la confirmation des échantillons et la validation de la compatibilité peuvent être effectuées selon les exigences du projet réel.
