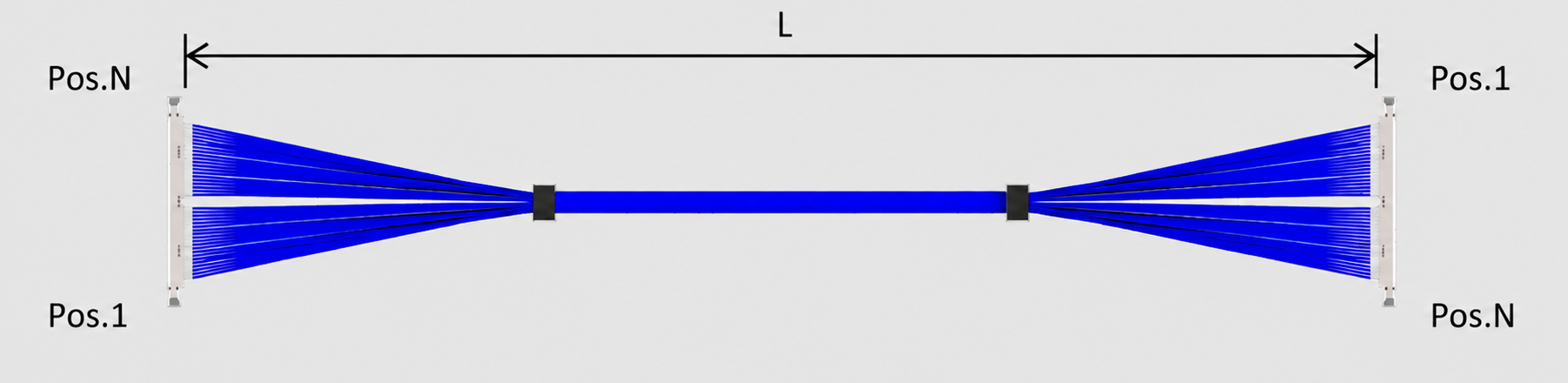

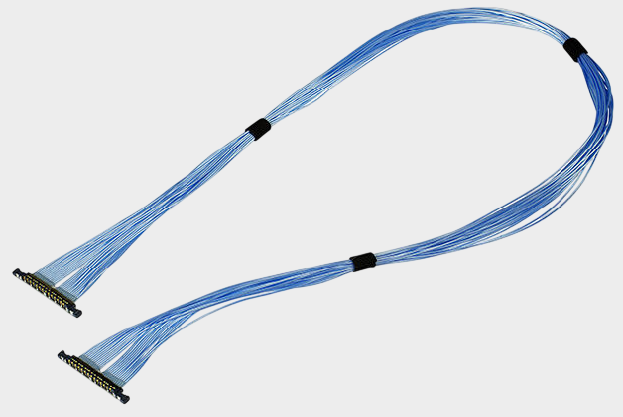

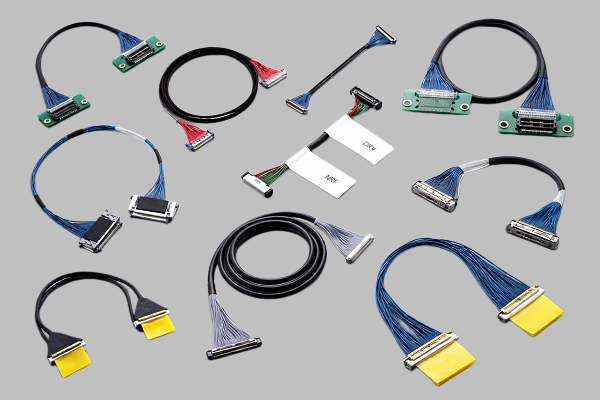

Pour les équipements électroniques à haute vitesse, le coaxial extrêmement fin n'est pas simplement un fil plus fin, mais une combinaison des relations dimensionnelles entre le conducteur central, la couche isolante, la couche de blindage et la structure externe, qui forment ensemble des performances électriques spécifiques. Par exemple, pour le produit I-PEX 81467-100B-02-D, il appartient à la série CABLINE®-UA II 40Pin coaxial extrêmement fin, utilisant 40 câbles micro-coaxiaux AWG#44 de 50Ω, la longueur nominale de l'ensemble de câbles est de 200mm, et il utilise une structure 1-N. Le modèle de connecteur à l'extrémité du câble est 20497-040T-30. Selon les informations officielles d'I-PEX, les connecteurs CABLINE®-UA II supportent les micro-coaxiaux AWG42, AWG44, AWG46, et sont destinés aux applications de transmission de signaux à haute vitesse et de câblage miniaturisé. Pour les ingénieurs, comprendre ce type de câble nécessite de reconnaître d'abord que la dimension du conducteur, l'épaisseur du milieu isolant, la relation géométrique entre la couche de blindage et le conducteur central influencent l'impédance, la capacité, l'inductance et les caractéristiques de propagation des signaux à haute fréquence. Par conséquent, le "diamètre" du coaxial extrêmement fin n'est qu'un paramètre de sélection, et ne peut pas représenter seul les performances électriques de l'ensemble du câble.

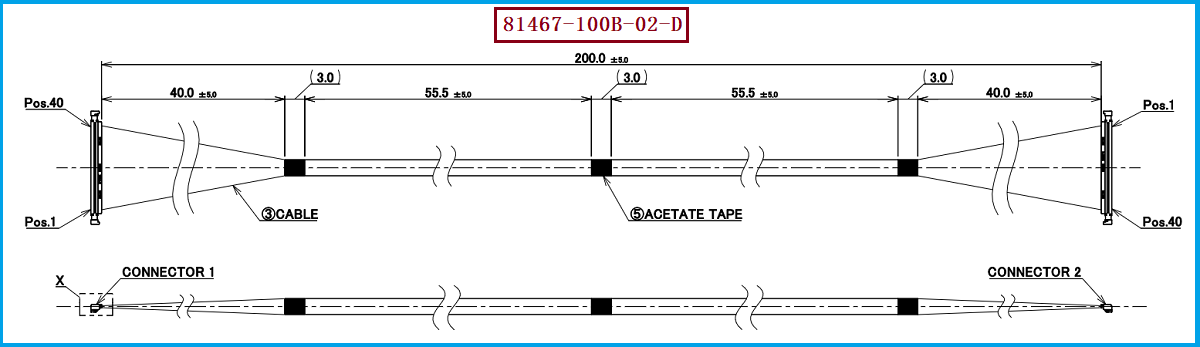

L'avantage principal des conducteurs coaxiaux extrêmement fins réside dans la formation d'une structure de transmission coaxiale relativement stable entre le conducteur central et la couche de blindage externe. Lorsque la taille du conducteur central, l'épaisseur de l'isolant ou le matériau diélectrique change, la distribution du champ électrique entre le conducteur central et le blindage change également, ce qui affecte laimpédance caractéristique ainsi que l'état de propagation des signaux à haute vitesse. Pour une spécification extrêmement fine comme AWG#44, les variations minimes de la taille de fabrication peuvent être plus évidentes dans la proportion de tout le fil, par conséquent, le diamètre du conducteur, le diamètre externe de l'isolant, la structure du blindage et le diamètre externe global du fil doivent être conservés de manière cohérente. Ce schéma d'ingénierie I-PEX 81467-100B-02-D spécifie explicitement l'utilisation d'un câble coaxial micro-Blue AWG#44, 50Ω, et utilise 40 fils pour réaliser une connexion de 40 broches. Par conséquent, dans le processus de fabrication de remplacement compatible, il ne faut pas se contenter de "AWG#44", mais il faut également correspondre la structure du fil en fonction de l'impédance cible et des besoins des signaux à haute vitesse, sinon même si le connecteur peut s'insérer et s'extraire normalement, il peut y avoir des différences dans l'intégrité du signal.
Du point de vue des applications d'ingénierie, le conducteur central influence principalement la résistance du conducteur, la capacité de portée du courant et les pertes de transmission à haute fréquence ; la couche d'isolation participe à la décision de la capacité par unité de longueur et des caractéristiques de propagation ; la structure de blindage externe assure non seulement la fonction de protection contre les interférences, mais participe également à la formation de la structure de transmission complète. Par conséquent, dans un environnement de signaux à haute vitesse, il est nécessaire de prendre en compte de manière globale la cohérence d'impédance, les pertes d'insertion, les pertes de réflexion, les interférences parasites et la continuité de blindage, et non pas de simplement améliorer une performance donnée en augmentant ou en réduisant la taille du conducteur. Les documents officiels de CABLINE®-UA II fournissent une vitesse de transmission de référence de 5Gbps/lane NRZ et listent des applications de référence telles que USB 3.1 Gen1, V-By-One HS 1.4, HDMI 1.3, eDP et MIPI ; en même temps, cette série utilise un espacement de contact de 0,3mm, une structure en angle droit vertical et prend en charge 26/32/40/50Pin. Pour les ingénieurs, cela signifie que lors de la conception ou de la substitution de 81467-100B-02-D, il faut évaluer "structure du conducteur - structure d'isolation - structure de blindage - connexion de connecteur" comme un canal de signal à haute vitesse complet, et non pas simplement comparer le diamètre et la longueur de la ligne.
Pour la sélection ou le remplacement de compatibilité nationale du modèle I-PEX 81467-100B-02-D, les acheteurs et les ingénieurs recommandent de d'abord vérifier les informations clés suivantes : numéro de pièce du produit, structure de 40 pins, longueur de 200 mm, mode de connexion 1-N et AWG#44, Micro-Coax de 50 Ω. En même temps, il faut confirmer que la connexion de fin de câble est 20497-040T-30. Les documents de modèle officiels d'I-PEX classent clairement 81467-100B-02-D sous la catégorie " câble de 40 pins micro-coaxial 44AWG L=200mm 1-N ". Lors du développement de remplacement pratique, il est également nécessaire de vérifier davantage les Pin Mapping, les dimensions de termination des connecteurs, l'arrangement des câbles, la continuité du blindage et les exigences d'impédance, pour éviter les cas où "les modèles de connecteurs sont identiques mais les performances électriques ne le sont pas". Pour les projets nécessitant une nationalisation, un développement de second fournisseur ou des achats en vrac, notre société peut fournir des solutions de remplacement compatibles pour le câble I-PEX 81467-100B-02-D, qui peuvent être fabriqués autour de la combinaison 20497-040T-30 + AWG#44 pour des câbles coaxiaux extrêmement fins, et correspondre aux besoins de longueur, de nombre de pins, de structure de termination et de paramètres de câble en fonction des plans clients et des exigences d'assemblage réelles.
