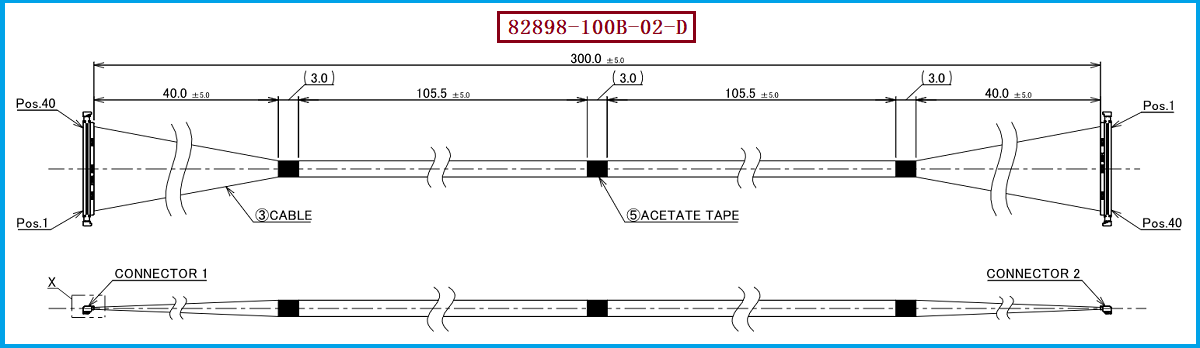

Pour les ingénieurs et les acheteurs, il n'y a pas de réponse fixe et applicable à toutes les lignes pour la détection typique de l'atténuation des coaxiaux extrêmement fins. L'atténuation est généralement exprimée en dB/m ou dB/100m et varie avec l'augmentation de la fréquence, la finesse de la ligne et la distance de transmission. En particulier, pour des coaxiaux extrêmement fins comme l'AWG44, dans un environnement de signaux à haute vitesse en GHz, les pertes de conducteur, les pertes de milieu, la structure de blindage et la cohérence d'impédance ont tous un impact sur l'atténuation de insertion. Par conséquent, pour juger de la compatibilité d'un coaxial extrêmement fin pour la transmission à haute vitesse, il ne faut pas se baser uniquement sur la spécification AWG, mais plutôt sur une évaluation intégrée de "fréquence + longueur de ligne + impédance caractéristique + structure de ligne + connecteur". Pour le I-PEX 82898-100B-02-D, les plans officiels indiquent l'utilisation de 40 AWG#44, câble micro-coaxial de 50Ω, longueur de câble de 300mm, mais il n'y a pas de valeur d'atténuation dB/m fixe dans les plans de ce câble. Par conséquent, le projet réel doit se référer aux données de test haute fréquence spécifiques du câble.

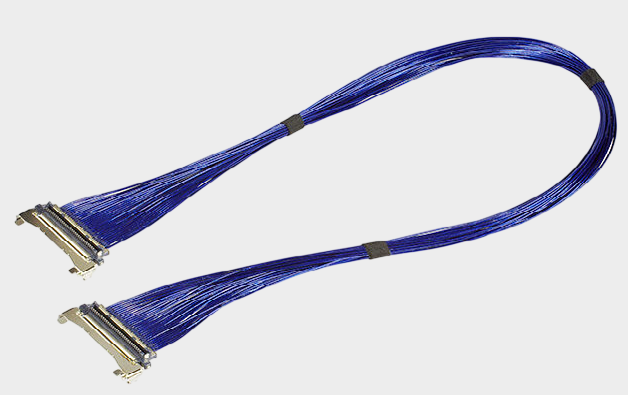

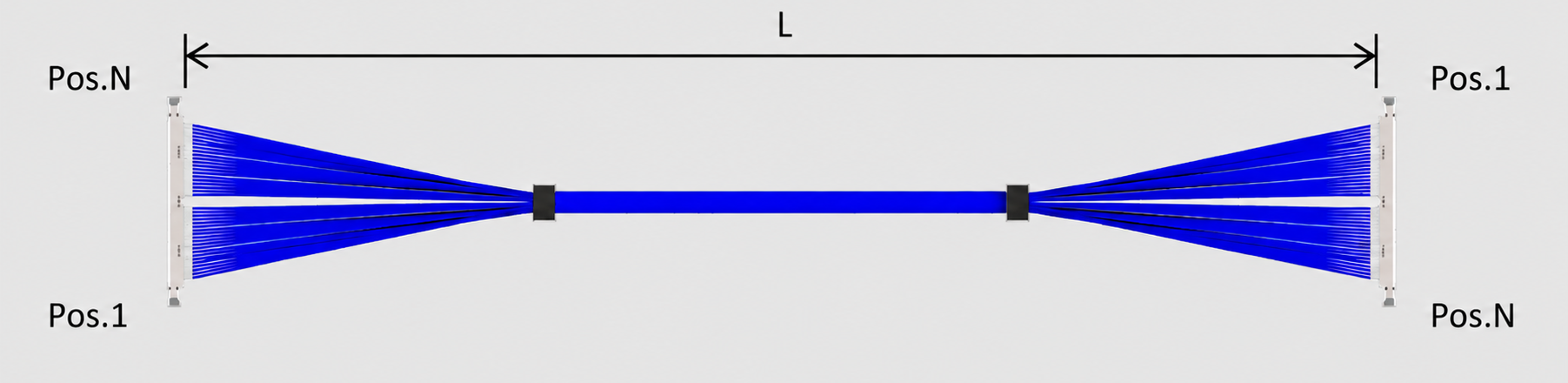

I-PEX 82898-100B-02-D est un ensemble coaxial extrêmement fin de la série CABLINE®-UA II de 40 pins, utilisant un coaxial extrêmement fin AWG#44 de 50Ω, de longueur 300mm, avec une structure 1-N, et accompagné d'un connecteur de câble de modèle 20497-040T-30, avec une espacement des bornes de 0,3mm. Les informations officielles d'I-PEX indiquent que CABLINE®-UA II utilise un pitch de contact de 0,3mm, une structure d'angle droit vertical, et indique la vitesse de transmission de référence de 5Gbps/lane NRZ ; en même temps, l'officiel fournit également des documents de test SI unipolaire et différentiel. Il convient de noter ici que 5Gbps/lane est la capacité de transmission de référence de la série, et ne correspond pas à "82898 peut garantir une transmission sans perte de 5Gbps sous toutes les conditions du système". Pour une distance de connexion interne relativement courte comme 300mm, l'atténuation cumulative générée par le câble lui-même est généralement plus facile à contrôler que pour un câblage à longue distance, mais sous des signaux GHz, il est toujours nécessaire de surveiller les pertes d'insertion, les pertes de réflexion, la interférence et la continuité d'impédance.
Dans la conception réelle, la déperdition de la tresse coaxiale extrêmement fine peut être simplement comprise comme "déperdition par unité de longueur × longueur réelle", par exemple, pour un certain type de tresse testé à la fréquence cible et qui donne X dB/m, la déperdition théorique d'une section de câble de 300 mm est environ X × 0.3 dB. Cependant, la perte d'insertion réelle du câble complet doit inclure les connecteurs des deux extrémités, les structures de terminaison et la transition PCB dans le test. Par conséquent, pour des câbles à haute vitesse de 40 Pin, AWG#44, 50Ω, 300mm tels que 82898-100B-02-D, les ingénieurs ne devraient pas se contenter de demander "à quelle vitesse en Gbps ce câble peut fonctionner", mais devraient plutôt demander aux fournisseurs de fournir des données SI telles que la perte d'insertion, la perte de retour, l'impédance et les interférences croisées à la fréquence cible. Pour les acheteurs, ils devraient également éviter de se contenter de simples remplacements par "AWG44, 300mm, 0.3mm Pitch", mais devraient plutôt confirmer que les performances électriques et les structures de terminaison du câble de remplacement répondent aux exigences du design original. La page produit officielle d'I-PEX précise également que le rapport de test SI est l'un des documents techniques pour CABLINE®-UA II.

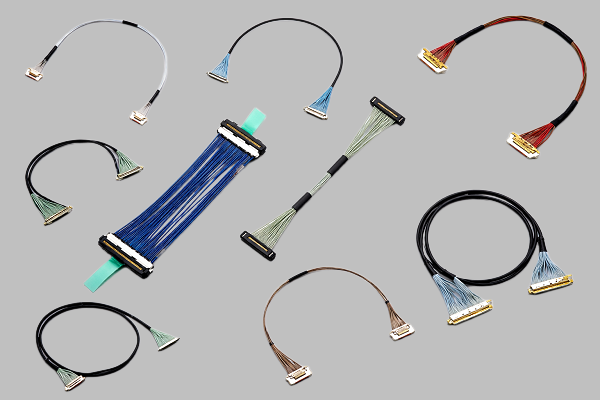

Si l'équipement original utilise le I-PEX 82898-100B-02-D, recommandez de vérifier en priorité le nombre de pins de 40, la longueur de 300mm, la direction de connexion 1-N, le AWG#44, 50Ω et le modèle de connecteur 20497-040T-30, tout en confirmant l'intervalle des connecteurs en 0.3mm. CABLINE®-UA II officiel offre également des solutions de nombre de pins différents, telles que 26P, 32P, 40P et 50P, donc il ne peut pas être jugé directement remplaçable uniquement sur la base du nom de la série "UA II". Pour les applications de signaux à haute vitesse, il est également nécessaire de vérifier davantage les indicateurs tels que l'atténuation, l'impédance, la perte d'insertion, la perte de retour et la interférence sous la fréquence cible. Notre entreprise peut fournir des solutions de câbles substituts compatibles avec le I-PEX 82898-100B-02-D, qui peuvent être développées pour correspondre aux connecteurs, au nombre de pins, à la spécification AWG, à l'impédance, à la longueur, à la direction de connexion et à l'espace d'application du câble original du client, fournissant ainsi des câbles coaxiaux fins pour les ingénieurs pour la validation des échantillons et la production en série.
